Rauchrohrset 90° Gezogener Bogen 120/130mm Ø Wandrosette Mauermuffe

Das Rauchrohrset beinhaltet alle Komponenten zum rauchgasseitigen Anschluss Ihrer Feuerstätte an den Schornstein. Dieses Set wird verwendet, wenn die Feuerstätte direkt vor dem Schornstein steht und der Rauchrohrabgang nach oben erfolgen soll. Diese Montageart ist die empfehlenswerteste, weil strömungsgünstigste Möglichkeit, Ihre Feuerstätte an den Schornstein anzuschließen. Bitte beachten Sie, dass je nach Abstand oder Standort Ihrer Feuerstätte zum Schornstein noch eventuell ein Winkel oder eine Verlängerung zusätzlich bestellt werden müssen.

Bei diesem Set handelt es sich um ein Rohr mit 130 mm Durchmesser Außendurchmesser. Durch eine mitgelieferte innere, nicht sichtbare, Reduzierung kann es auch für Feuerstätten mit Rauchrohrabgang 120 mm angewendet werden. WICHTIG, sollten weitere Formteile wie zum Beispiel eine Rohrverlängerungen nötig sein, sind dieser folgerichtig im Durchmesser 130 mm zu bestellen.

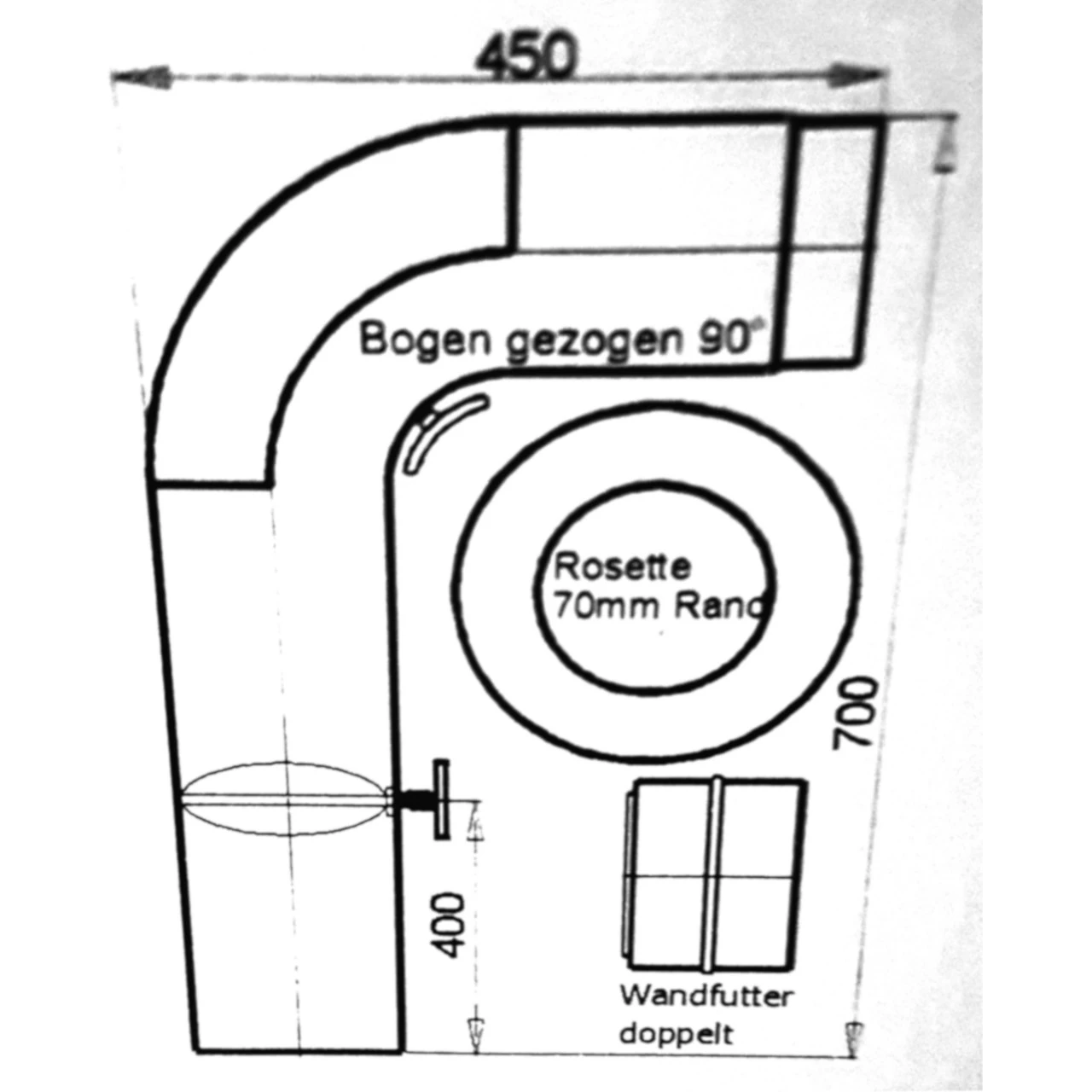

Hauptrohrset, bestehend aus einem gezogenen Bogenrohr 90° mit Drosselklappe, Reinigungsverschluss und Reduzierung. Höhe 700 mm x Tiefe 450 mm. Wandrosette starr mit 50 mm Rand, doppelter Mauermuffe.

Im Set enthalten sind:

Ein doppeltes Wandfutter zum Dehnungsausgleich und rauchgasdichten Aufnahme des Rohres, das Wandfutter wird in die Kernbohrung eingemauert.

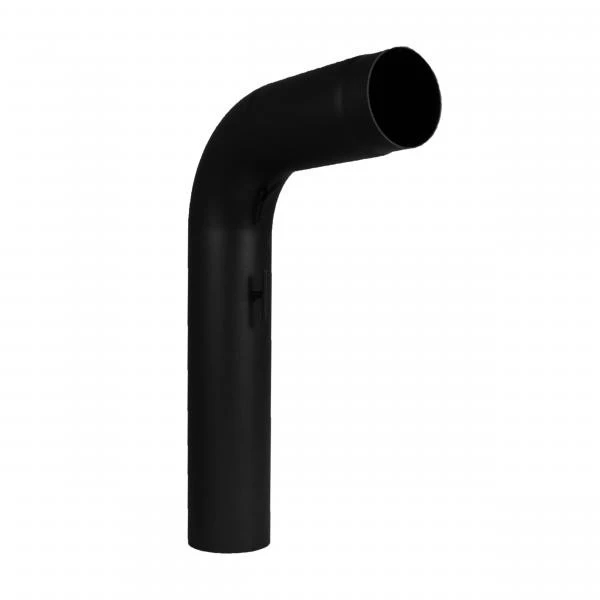

Ein Rohr mit gezogenem Bogen 90° mit Drosselklappe und Reinigungsverschluss zur Verbindung der Feuerstätte mit dem Schornstein. Der verschließbare Reinigungsverschluss dient zum reinigen und überprüfen des waagerechten Rohrteils. Die Drosselklappe dient als als zusätzliche Regulierung des Feuers bei zum Beispiel zu starken Schornsteinzug oder Brennstoffwechsel wie Kohle, Holzbriketts usw..

Eine Wandrosette mit 50 mm Rand als Blende für das Wandfutter.

Vorteile:

Lichte Weite 120/130mm innen

Materialstärke 2 mm

Geschliffene Nähte

Eingezogen mit Sicke

Lackiert mit hitzebeständigem Lack “Senotherm”, in den Farben Gussgrau und Schwarz erhältlich
