Mitsubishi Power Inverter Wärmepumpen-Set 6.14 Speichermodul Split 12kW

Energieeffizienzlasse ( bei Raumheizung 55 °C): A++

Der Umstieg auf die Energieversorgung von morgen ist in vollem Gange. Dazu trägt ein gesteigertes Bewusstsein für Nachhaltigkeit ebenso bei wie die rapide Preisentwicklung bei fossilen Brennstoffen. Um diesen wachsenden Markt zu erschließen, stellen Ecodan Luft- / Wasser-Wärmepumpen von Mitsubishi Electric die ideale Lösung dar. Durch innovative Technologie, höchste Zuverlässigkeit im Betrieb und unkomplizierte Installation setzt Ecodan bei Luft- / Wasser-Wärmepumpen neue Maßstäbe.

Energie aus der Luft gewinnen

Unsere Umwelt steckt voller Energie. Um sie für ein Heizungssystem nutzen zu können, kommen Wärmepumpen zum Einsatz. Sie ziehen die Energie direkt aus der Umwelt und bringen sie auf ein Temperaturniveau, mit dem sich Raumheizung und Warmwasserbereitung komfortabel realisieren lassen. Dabei gewinnen sie deutlich mehr Energie aus der Umwelt, als für den Betrieb aufgewendet wird.

Besonders gut lässt sich die Außenluft als Energiequelle erschließen. Denn sie ist ein riesiger Energiespeicher, der immer überall verfügbar ist. Eine Luft- / Wasser-Wärmepumpe kann diese Energie einfach nutzen – ganz ohne behördliche Genehmigungen und ohne aufwändige Baumaßnahmen, wie z.B. Bohrungen und Erdkollektorverlegung. Das spart erhebliche Investitionskosten, vereinfacht die Installation und beschleunigt die Amortisation

Systemvorteile:

• Einsatzbereich der Außengeräte bis -25°C
• Maximale Vorlauftemperatur 60°C mit Kältemittel R32
• Innengeräte mit 200-Liter-Trinkwarmwasserspeicher (Edelstahl), Hocheffizienzpumpe und Sicherheitsgruppe
• Integrierter Wärmepumpenregler FTC6 mit Klartext-Grafik-Display
• 2 Separat regelbare Heizkreise
• Anlagenkonfiguration und -überwachung über SD-Karten-Funktion
• Energie-Monitoring durch integrierte Wärmemengenerfassung

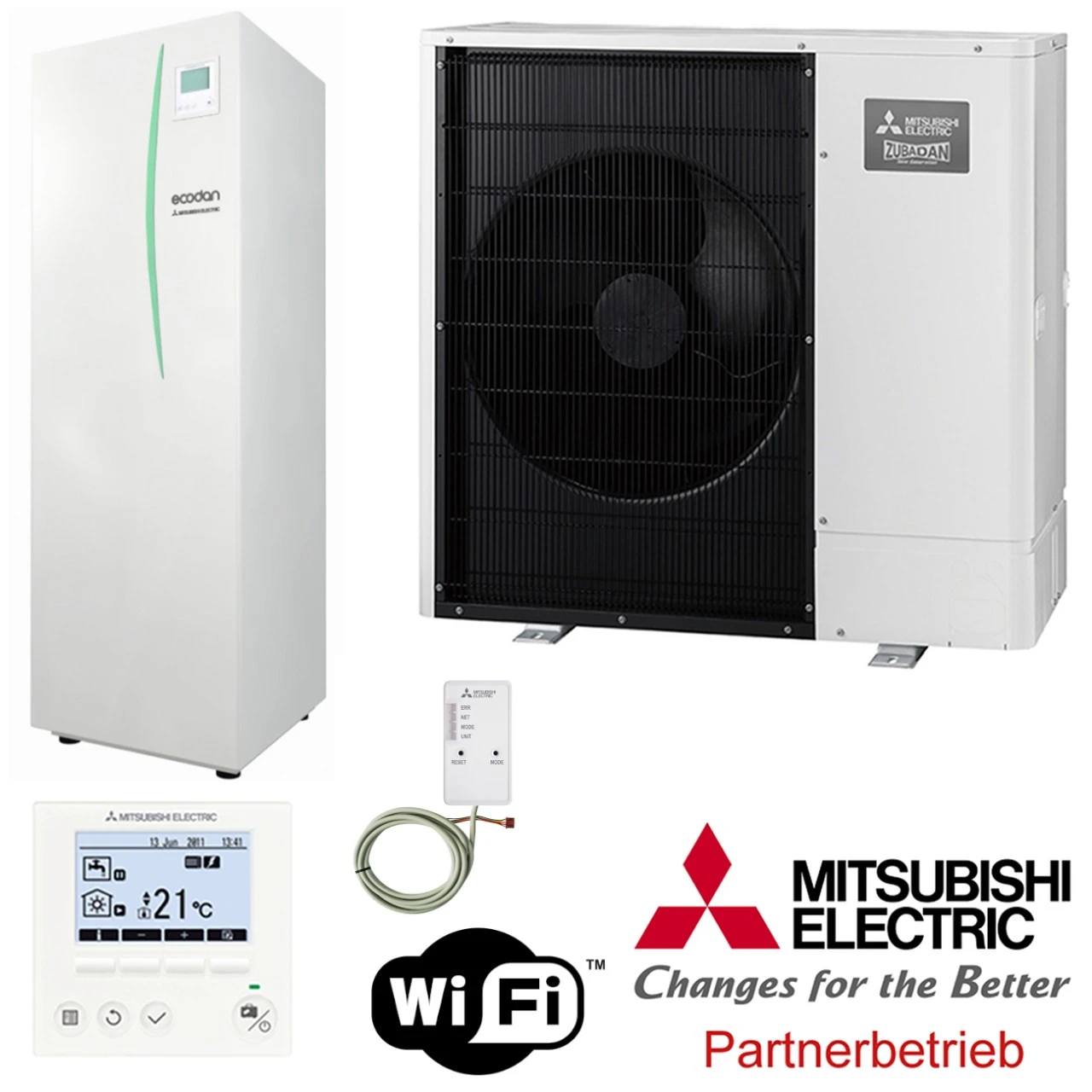

Set Bestehend aus (Lieferumfang):

1. Mitsubishi Wärmepumpe Power Inverter Split 12 kW (PUD-SWM120YAA)
2. Speichermodul mit 200L Trinkwarmwasser Speicher (EHST20D-YM9D)

Technische Daten der Komponenten:

1. Mitsubishi Power Inverter Wärmepumpe Split 12 kw (PUD-SWM120YAA)

• Nenn-Wärmeleistung: / COP (A2/W35) 12 kW
• Wärmeleistung (A – 15/ W35) 10,4 kW
• Leistungsbereich min. / max. (A2/W35) 3,2 bis 12,7 kW
• Mitteltemperaturanwendung (55°C) Jahresbedingte Energie Effizienz Raumheizung n/s 128 % A++
• Niedertemperaturanwendung (35°C) Jahresbedingte Energie Effizienz Raumheizung n/s 176 % A+++
• Warmwasserbetrieb: Energie Effizienz Warmwassbereitung n/wh % 148
• Schallleistungspegel [EN 12102]: 60 dB
• Schalldruckpegel: 46 dB (1 m Freifeldmessung)
• Lastprofil: L
• Energieeffizienzklasse: A +
• Einsatzbereich Heizbetrieb (Außengerät): –25 ~ + 24 C°
• Max. Vorlauftemperatur: 60 C°
• Abmessungen (Höhe/ Tiefe/ Breite): 1020/ 480/ 1050 mm
• Gewicht: 120 kg
• Spannungsversorgung: 3 Phasen / 400 V / 50 Hz
• Kältetechnische Anschlüsse: Ø: fl. 6,35 mm / s. 12,7 mm
• Kältemittel R32, Füllmenge Min. 1,6 kg – Max. 1,83 kg, WP/CO²-Äquivalent (t/CO²-Äquivalent max. (t) 675 / 1,08 / 1,23525)

2. Speichermodul mit 200 L Trinkwarmwasser Speicher (EHST20D-YM9D)

• Mit dem Ecodan Speichermodul finden die hocheffizienten Außengeräte im Haus ihren passenden Partner. Das kompakte Standgerät, das sich problemlos mit verschiedenen Power oder Zubadan Inverter kombinieren lässt, verfügt über einen integrierten 200-Liter-Trinkwasserspeicher (netto) und eine leistungsfähige Multifunktionsregelung. So kann das Ecodan Speichermodul zum Beispiel witterungsgeführt die Vorlauftemperaturen von zwei Heizkreisen regeln.
• Eine elektronische Hocheffizienzpumpe in Verbindung mit einem 3-Wege-Umschaltventil sowie ein optional integrierter Plattenwärmetauscher (Monoblock/Splitversion) sorgen für das technische Rüstzeug. Eine Nachtabsenkung und diverse zeitgesteuerte Programme, die sich auch mit einer optional erhältlichen Fernbedienung aktivieren lassen, liefern dazu den zeitgemäßen Wärmekomfort.
• Abmessungen (Höhe/ Tiefe/ Breite): 1600/ 595/ 680
• Gewicht: 106 kg
• Spannungsversorgung: 3 Phasen/ 400 V/ 50 Hz
• Anschluss Heizung: VL/RL: 28 x 1 Ø mm
• Anschluss Trinkwasser VL/RL: 22 x 1 Ø mm
• Kältetechnische Anschlüsse: fl. 6,35 mm; s. 12,7 mm
• Schallleistungspegel [EN 12102]: 41 dB
• Max. Vorlauftemperatur: 60 C°
• Leistung E-Heizstab: 3 / 6 / 9 kW

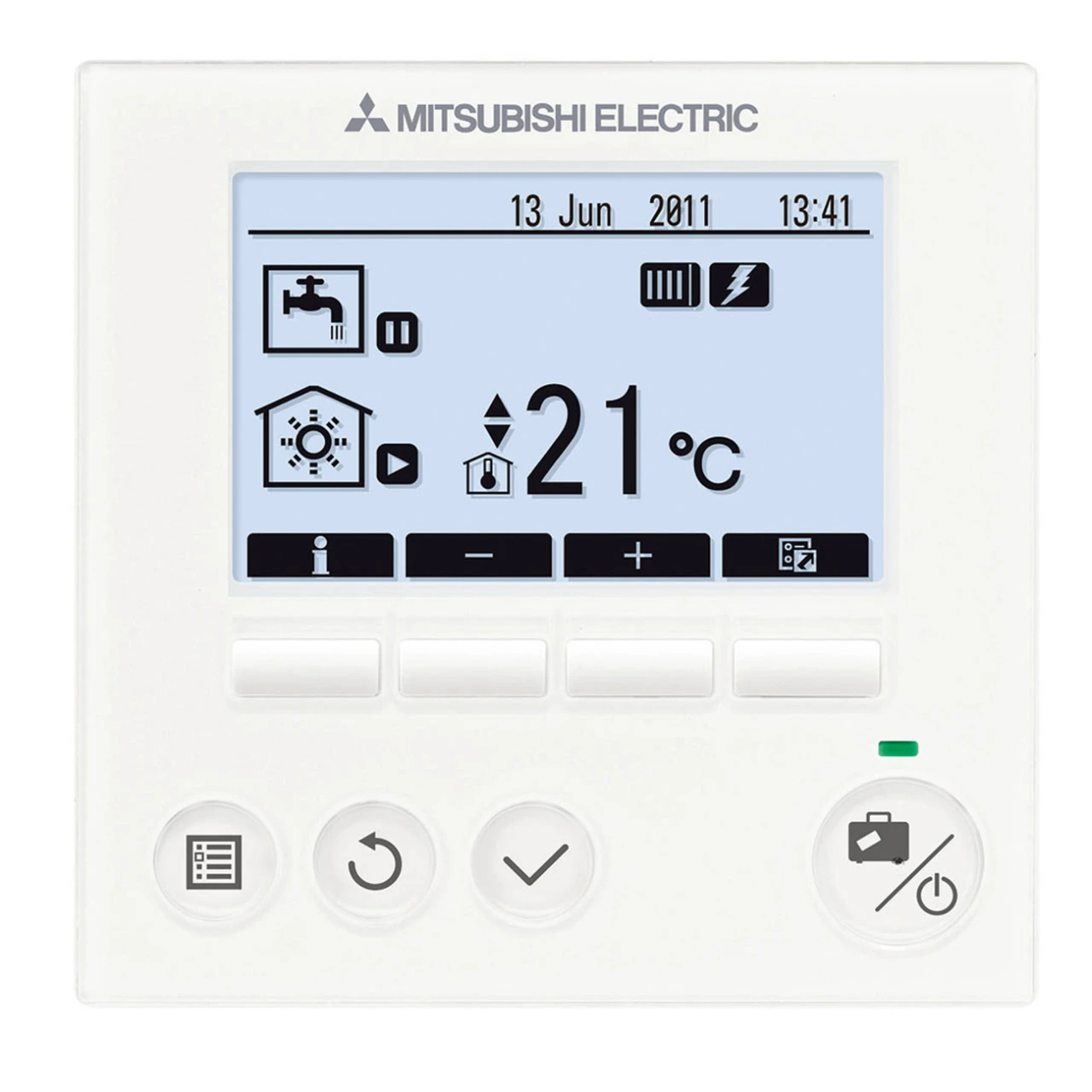

• Integrierter Wärmepumpenregler FTC6 mit Klartext-Grafik-Display, Anlagenmonitoring
• Vereinfachte Installation und Service durch den Einsatz der SD Karte
• Integrierter Wärmetauscher
• Betriebskostenoptimierung dank energieeffizienter Hocheffizienzpumpe
• Geringer Platzbedarf
• Sicherheitsventil, Entlüfter und Manometer
• 2 Separat regelbare Heizkreise

Wichtig!

Bitte überprüfen Sie im voraus welcher der bestgeeignete Ausstellungsort für Ihre Wärmepumpe ist, da es für diesen Lärmschutzverordnungen gibt. Hier finden Sie den Schall-Rechner des Bundesverband Wärmepumpen e.V. welcher Ihnen dabei behilflich ist!

Für einen evtl. Gewährleistungsanspruchs, ist es wichtig dass Ihre Wärmepumpe wie Vorgeschrieben, mit einer Kupferleitung  mit Löt oder Börtelanschlüssen von einem Klima Techniker mit Sachkundenachweis angeschlossen wird. Nach der Klimaschutzverordnung §5 Abs. 2 Satz 1 Nr. 1 ChemKlimaSchutzV dürfen nur Personen mit Sachkundenachweis diese Arbeiten ausführen.
Andere Anschlussarten sind nicht zulässig! Sie machen sich strafbar bei einer selbstmontage und verlieren alle Garantieansprüche.
Wir bieten eine Fachgerechte Inbetriebnahme durch Mitsubishi Electric an. Bei Fragen rund um die Wärmepumpe und die Installation stehen wir Ihnen gerne zur Verfügung.
