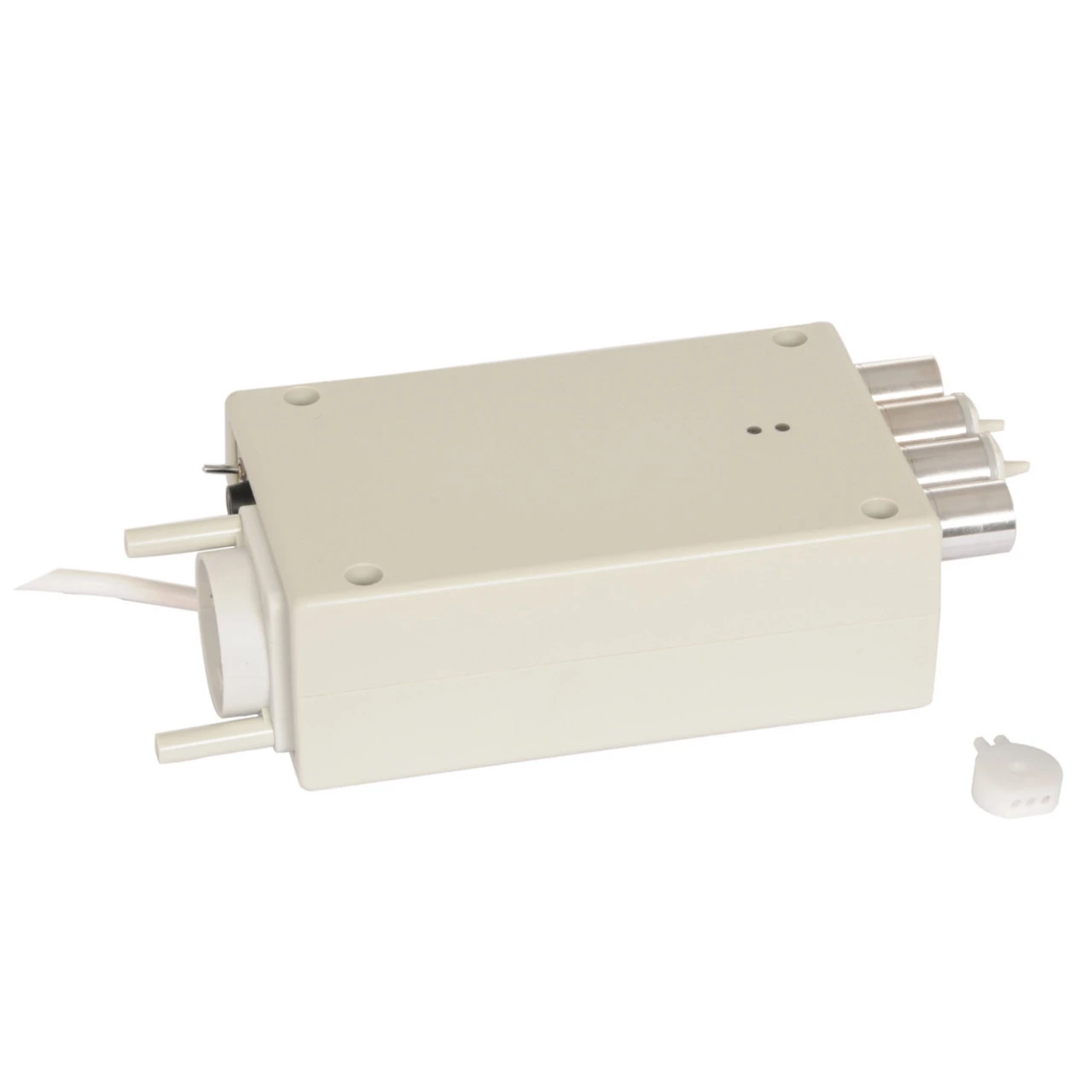

Luftdruckwächter P4-Signalausgang Typ2 6m Luftschlauch + Windschutzdose

Lieferumfang:
Luftdruckwächter P4 Signal komplett mit:
 Netzsteckerkabel ca. 1,5 m
 4 Stück Filter Innendruck/Außendruck
 2 Stück Anschlussnippel Außenschlauch mit Dichtringen
 Schmelzsicherung
 Schutzkontaktsteckdose 230 V
 Auszugssicherung für Stecker
 Schnelltestschalter
 Steuersteckdose potentialfrei, belastbar bis max. 2,5 A
 6m Luftschlauch
 Windschutzdose (2-teilig)
 Sturmschutzdose
 Befestigungsmaterial

Abmessungen:
Maße über alles : ca. 250x110x60 mm (ohne Kabel)

Beschreibung:
Der Luftdruckwächter P4 Signal ist eine Sicherheitseinrichtung die einen gleichzeitigen Betrieb einer Dunstabzugshaube oder einer anderen Ablufteinrichtung in Verbindung mit einer raumluftabhängigen Feuerstätte ermöglicht.
Der bestimmungsgemäße gemeinsame Betrieb einer Dunstabzugshaube (Abluftanlage) und einer Feuerstätte setzt voraus, dass sowohl die Verbrennungsluftversorgung der Feuerstätte als auch die betriebs- und brandsichere Abführung der Abgase der Feuerstätte sichergestellt ist und der vom Hersteller empfohlene Brennstoff verwendet wird.
Der Luftdruckwächter P4 Signal ersetzt nicht die fachgerechte Bemessung und Ausführung der raumlufttechnischen und der feuerungstechnischen Anlage im Hinblick auf die notwendige Verbrennungsluftversorgung und Abgasführung im Raumluftverbund. Ein Abgasaustritt in gefährlicher Menge muss vermieden werden (30 ppm CO dürfen nicht überschritten werden).
Der Luftdruckwächter P4 Signal ist eine intelligente, elektrische Steckdose die mit einem Differenzdruckschalter stromlos geschalten wird, wenn Unterdruck im Aufstellungsraum des Abluftgerätes von 4 Pascal gegenüber der Außenatmosphäre vorhanden ist.
Die Sensorik sowie die sicherheitsrelevanten Bauteile des Luftdruckwächters sind doppelt ausgeführt (redundant). Das Gerät arbeitet somit weitgehend selbstprüfend.
Es gibt drei Voraussetzungen für den Einsatz des P4 Signal:
 – nur ein einziges Abluftgerät (z.B. Dunstabzugshaube, Badlüfter)
 – max. Leistung des Abluftgerätes 400 W
 – das Abluftgerät ist vom Hersteller steckerfertig (Verlängerungen sind nicht zulässig!)
Mit dem Luftdruckwächter P4 Signal können Sie verhindern, dass Ihr Abluftgerät weiter betrieben werden kann, wenn der Luftdruck im Wohnraum gegenüber dem Außendruck um mehr als 4 Pa sinkt. Die im Luftdruckwächter P4 Signal integrierte Schuko Steckdose, an der das angeschlossene Gerät mit Strom versorgt wird, unterbricht dann die Stromversorgung. Schaltet der Luftdruckwächter P4 Signal die angeschlossene Anlage im Bedarfsfall ab, muss für ausreichend Fischluftzufuhr gesorgt werden, um die angeschlossene Anlage wieder einzuschalten.
Die angeschlossene Anlage wird so lange gesperrt, bis durch ausreichende Luftzufuhr der Luftdruck wieder ausgeglichen ist. Die Luftzufuhr kann z.B. durch Öffnen eines Fensters erreicht werden. Wenn der gefährliche Unterdruck nicht mehr vorhanden ist, schaltet sich der Luftdruckwächter selbsttätig wieder ein.
Schaltet der Luftdruckwächter innerhalb einer Stunde 3mal ab, erfolgt keine automatische Einschaltung mehr!  3-fach Abschaltung
Der Luftdruckwächter muss dann kurzzeitig stromlos geschalten werden indem Sie z.B. den Netzstecker vom P4 Signal ziehen, oder die Gerätesicherung herausdrehen und gleich wieder einschrauben.

Funktionsweise:
Über einen Luftschlauch (2x) strömt die Außenluft über die Anschlussnippel und die Filter zum Differenzdruckschalter, der sich im Innenbereich des Gebäudes, zusammen mit der 230 V-Steckdose im P4-Gehäuse befindet.
Ebenso über Luftfilter (2x) strömt die Gebäude-Innenluft zum Differenzdruckschalter.
Sinkt der Luftdruck der gemessenen Innenluft im Vergleich zur Außenluft um mehr als 4 Pascal, wird das zu betreibende Abluftgerät (z.B. Dunstabzugshaube) spätestens nach 3 Minuten ausgeschaltet.
Erst wenn die Druckdifferenz unter 4 Pa sinkt wird das angeschlossene Abluftgerät wieder mit Strom versorgt.
Beim Eintreten des gefährlichen Unterdrucks stellt das Gerät einen potentialfreien Kontakt zur Verfügung, der zum automatischen Öffnen eines Fensters oder zum Aktivieren einer anderen automatischen Zuluftversorgung genutzt werden kann.

Technische Daten und Zulassung:
 Netzspannung: 230 V
 Frequenz: 50Hz
 Leistungsaufnahme: 2 W
 Anschlussleistung: 400 W (max.)
 Gerätesicherung T3, 15 A/250 V 5×20 mm
 Schutzklasse 1
 Schutzart IP40
 Zulässige Umgebungstemperatur: 0°C – 60°C
 TÜV-geprüft in Anlehnung an die Prüfgrundlage VP121
 sowie nach DIN 18841:2005-12 und DIN EN 60730-1:2005-12
 Allgemeine bauaufsichtliche Zulassung Z-85.1-3
