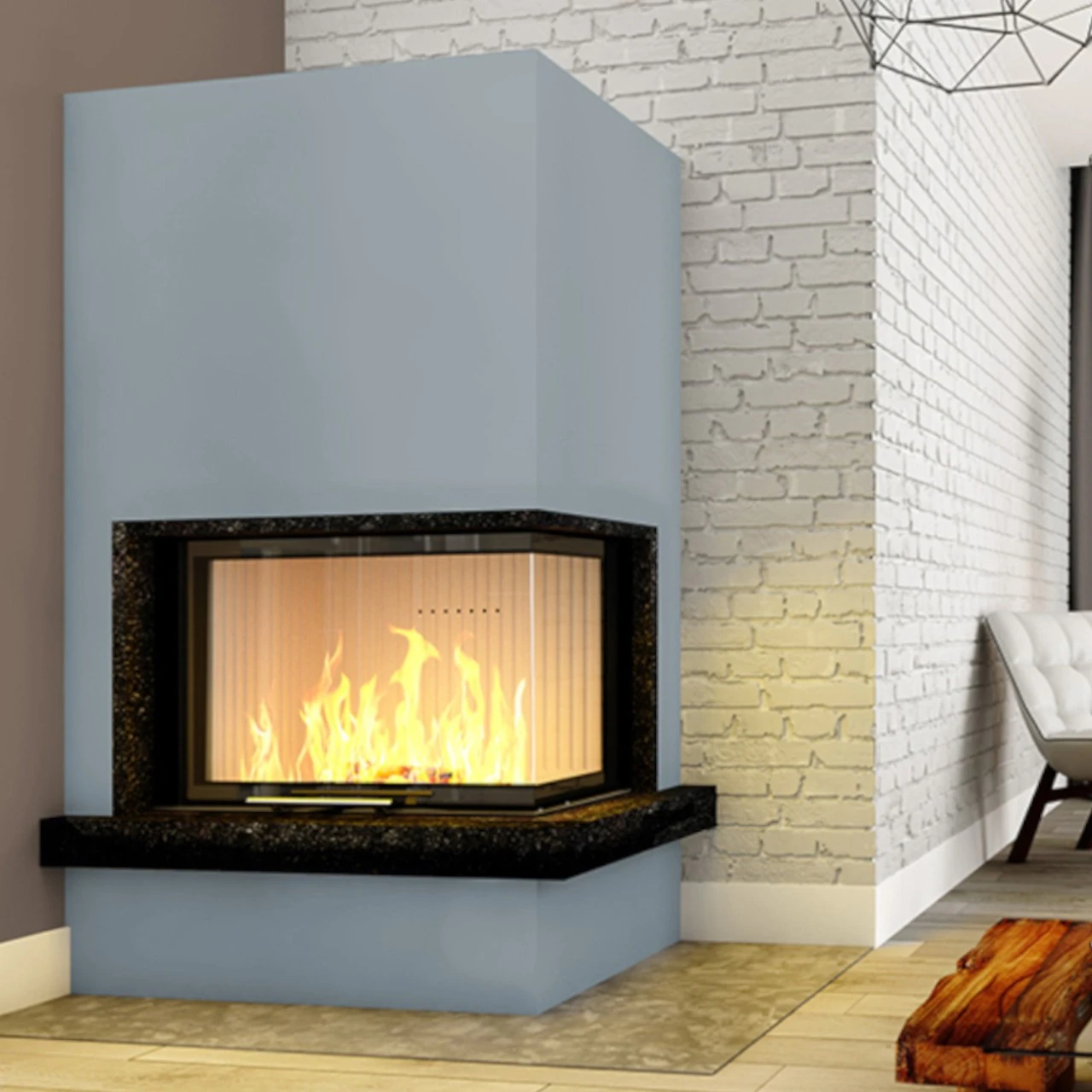

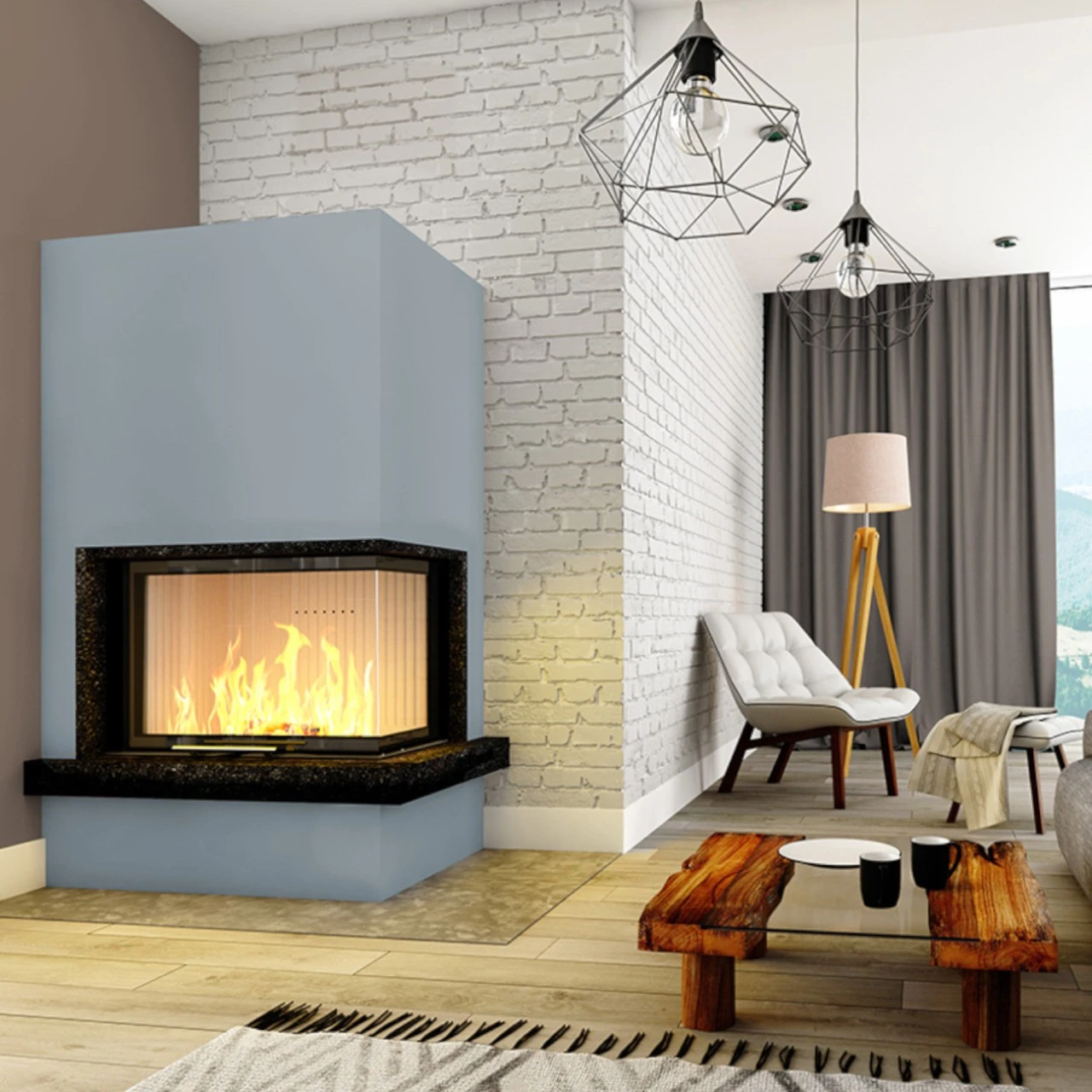

Kaminbausatz Imperial Extra Volcano 2PATh 9kW Rechtsverglast

Vorteile der Kamineinsätze von HAJDUK:

• Die Kamineinsätze von Hajduk werden aus einer zweimanteligen Stahl Konstruktion hergestellt, ohne Dichtungsmaterialien oder Schrauben, alles wird fest miteinander verschweißt. Der Kamineinsatz ist für eine langfristige, störungsfreie und ökonomische Nutzung gebaut.
• Hajduk Kamine sind in ganz Europa zugelassen. Diese erfüllen die schwierigsten Europäischen Normen EN 13240, EN 13229 und DIN 18895. Auch die Anforderungen der BImSchV Stufe 2, Art. 15a B-VG von Österreich und LRV von der Schweiz werden erfüllt.
• Die Feuerstelle ist mit 3 cm starken Schamottekeramiksteinen ausgekleidet, dies dient der Wärmespeicherung und der gleichmäßigen Wärmerückgabe nach dem das Feuer aus ist.
• Der Kamin verfügt auch über einen tiefen Brennkammerboden wodurch das Herausfallen der Asche verhindert wird.
• Die Kaminhaube und das Rauchrohr sind mit dem Korpus fest verschweißt, ohne Dichtungsmaterialien oder Schrauben. Alles mit Präzision hergestellt durch modernste Technik.
• Das Luftzufuhr und -Verteilungssystem Jet Stream für eine präzise Luftzufuhr-Steuerung – Das System ermöglicht eine bessere Kontrolle der Luftzufuhr und reduziert somit den Brennstoffverbrauch.
• Clear View System- das System für automatische Scheibenreinigung ermöglicht eine langfristige saubere Glasscheibe.
• Ein hoher thermischer Wirkungsgrad, der abhängig vom Modell bis zum 90% erreicht.
• Ein großer und Herausnehmbarer Aschekasten und ein Glutrost aus Gusseisen.
• Feuerfeste Keramikscheiben bis 800°C.
• Verstellbare Füße – zum ausgleichen von evtl. Unebenheiten im Fußboden.

MERKMALE:

• Energieeffizienzklasse: A+
• Nennwärmeleistung: 9 kW
• Wärmeleistungsbereich: 5 bis 12 kW
• Scheibenform: rechts verglast
• Türmechanismus: Hebetür

Maße des Kaminbausatzes:

• Höhe: 193 cm
• Breite: 118 cm
• Tiefe: 82 cm
• Gesamtgewicht inkl. Materialien: ca. 360 kg

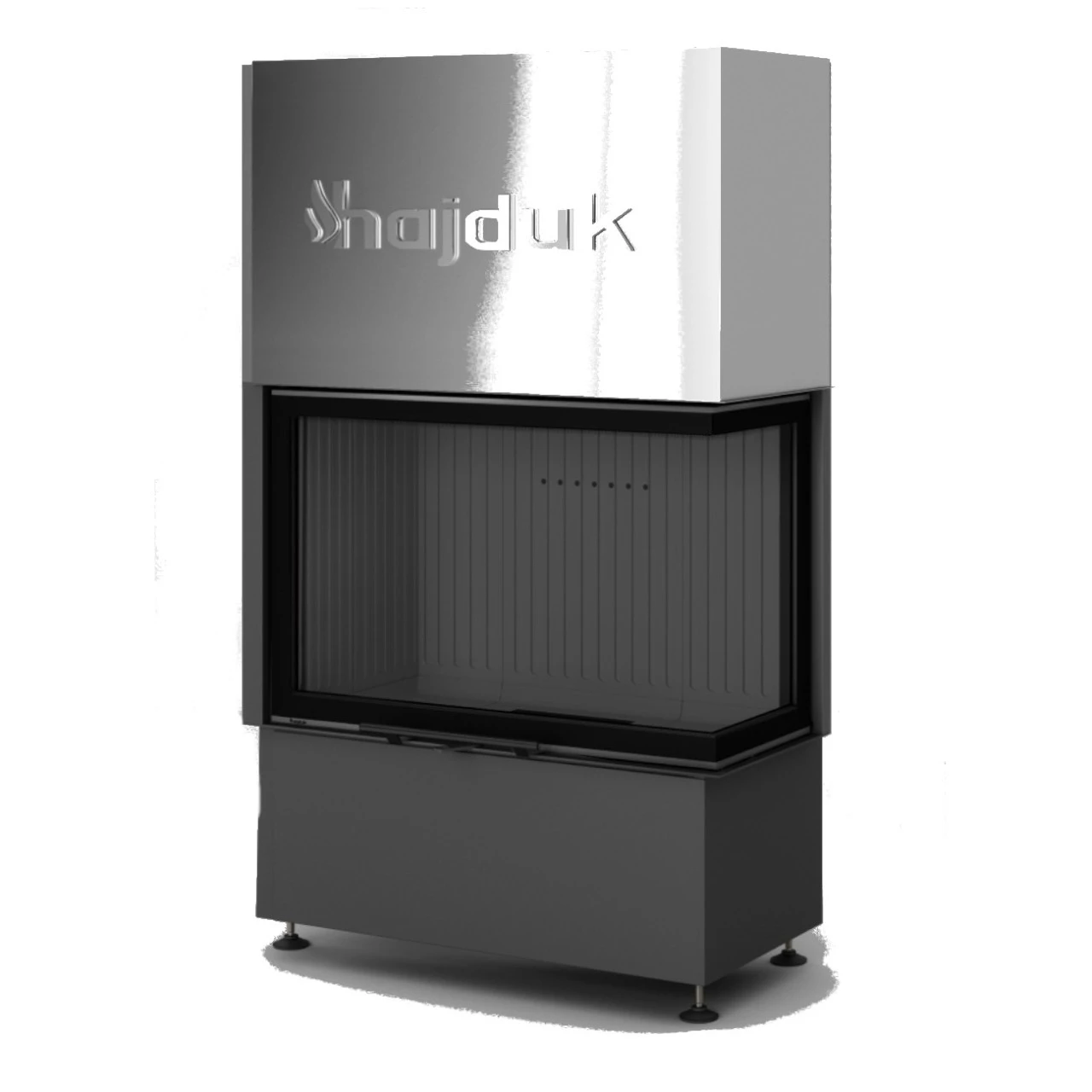

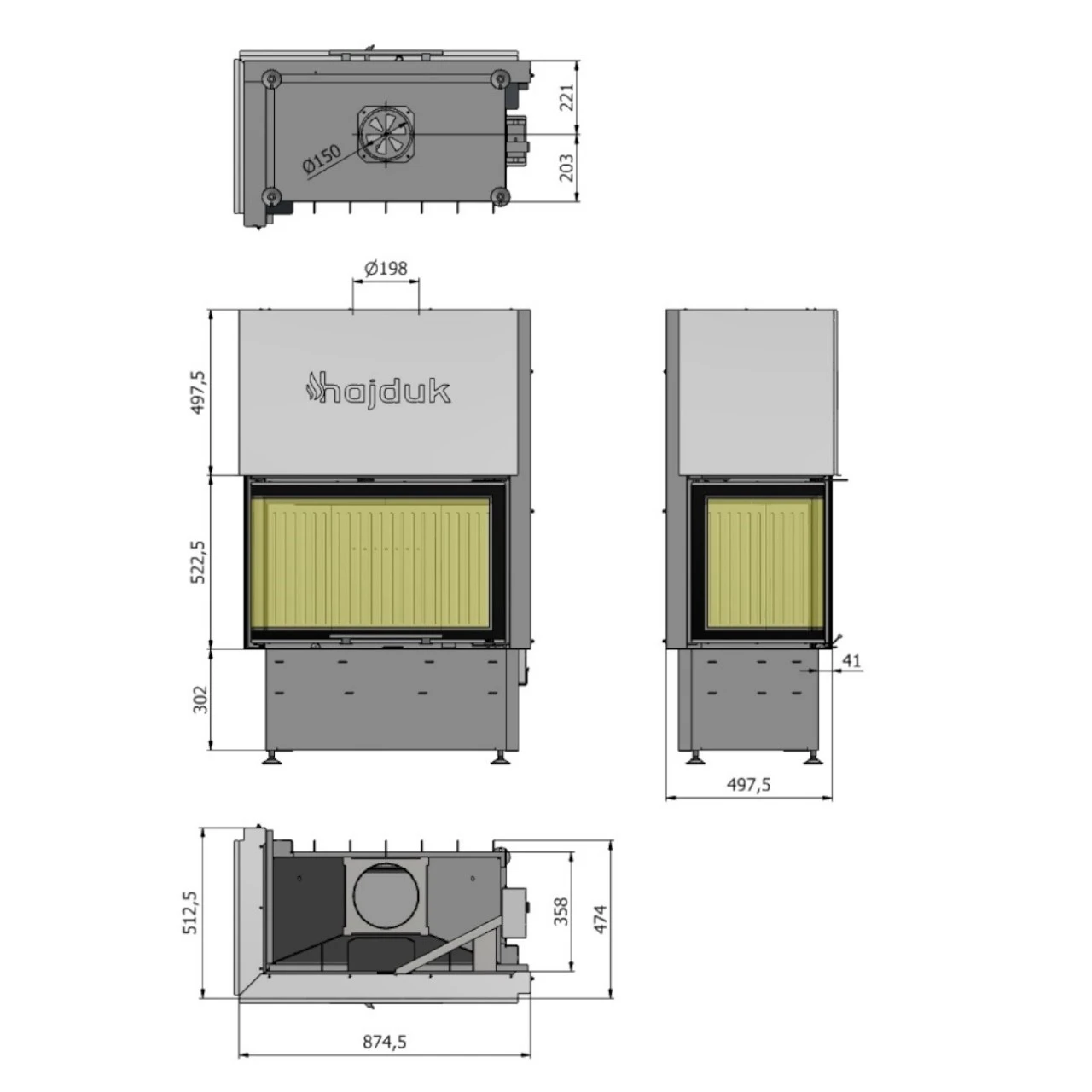

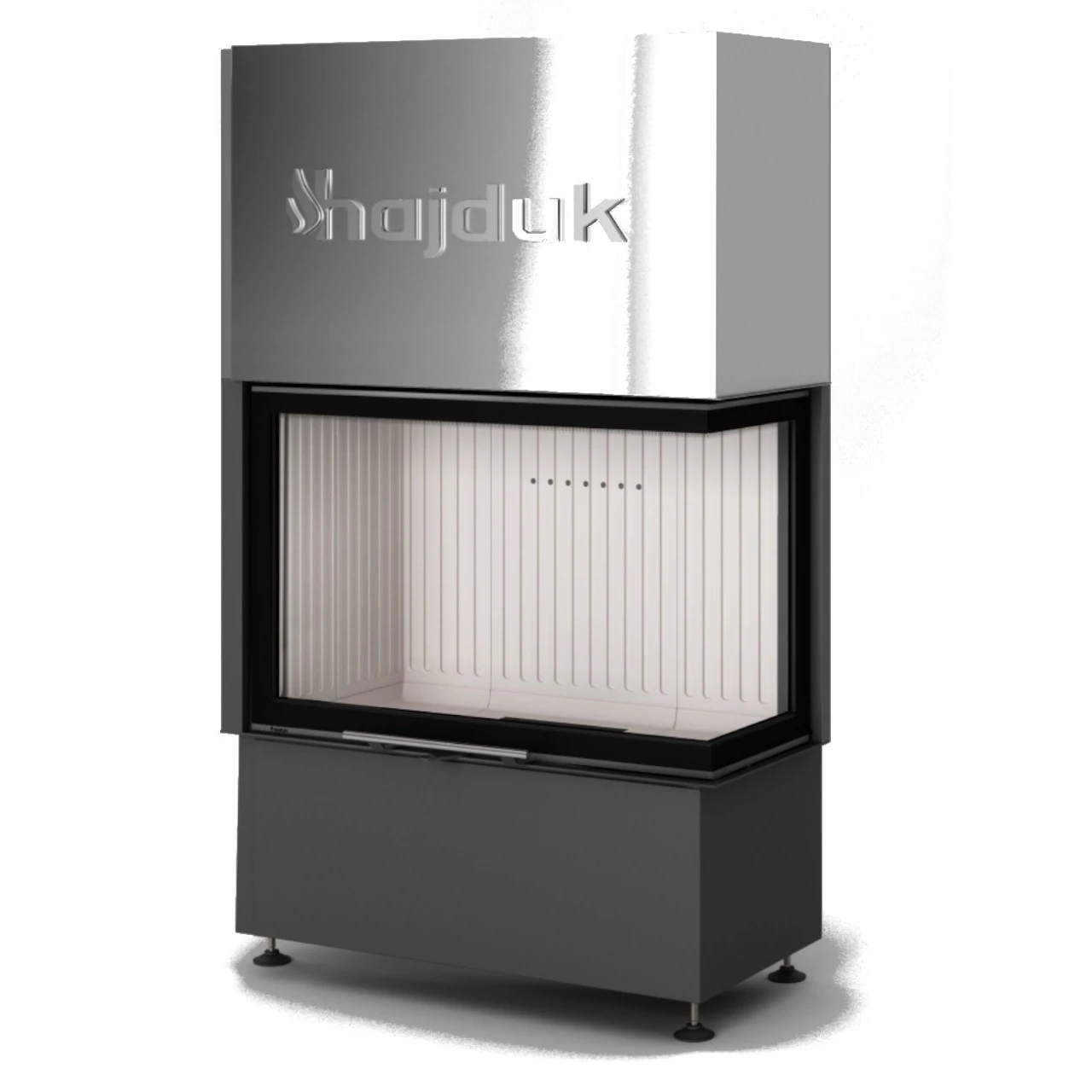

MAßE DES KAMINEINSATZES:

• Höhe: 132,2 cm
• Breite: 87,45 cm
• Tiefe: 47,4 cm
• Gewicht des Kamineinsatzes: 210 kg

TÜRMAßE:

• Höhe: 50 cm
• Breite: 78,5 cm
• Tiefe: 42,5 cm

RAUCHROHR-ANSCHLUSSDETAILS:

• Durchmesser: 200 mm
• Position Rauchrohranschluss: Oben

VERBRENNUNGSLUFT TYP:

• Externe Luftzufuhr / Raumluftunabhängiger Betrieb: Ja, optional anschließbar, mit der Externen Luftzufuhr können Sie den Ofen mit Luft aus einem Nebenraum oder von außen beheizen. Dies wirkt sich positiv auf das Raumklima aus. Ermöglicht auch den Anschluss einer elektronischen Verbrennungsluft Regelung
• Durchmesser Anschluss externe Luftzufuhr: 150 mm
• Position Anschluss externe Luftzufuhr: Unterhalb
• DIBt Zulassung: Nein – jedoch teilweise möglich in Kombination mit externer Luftzufuhr und einen Sicherheitsschalter mit DIBT Zulassung

BRENNSTOFFANGABEN:

• Zulässige Brennstoffe: Scheitholz; Holzbriketts
• Max. Scheitholzlänge: 50 cm
• Holzverbrauch: 2,8 kg/h

AUSSTATTUNG VOM KAMINEINSATZ:

• Scheibenspülung: Ja, klare Sicht auf das Feuer – Luftstrom vor der Glasscheibe, dadurch wird die Verschmutzung der Scheibe minimiert
• Wärmespeicherfähigkeit: Geringe Wärmespeicherung, über Brennraumauskleidung
• Ein-Regler-Steuerung: Ja, die gesamte Luftzufuhr des Ofens wird über einen Regler einfach gesteuert
• Für Dauerbetrieb geeignet (24 Std. Betrieb): Ja
• Ascherost und Aschekasten: Ja
• Brennraum Auskleidung: Speicherkeramik aus Schamotte
• Luftströme: Primärluft, Sekundärluft, Tertiärluft
• Untergestell mit Verstellbaren Füßen
• Rahmenlose Hebetür
• Kühler Griff (der Griff wird nicht heiß, sondern nur warm)

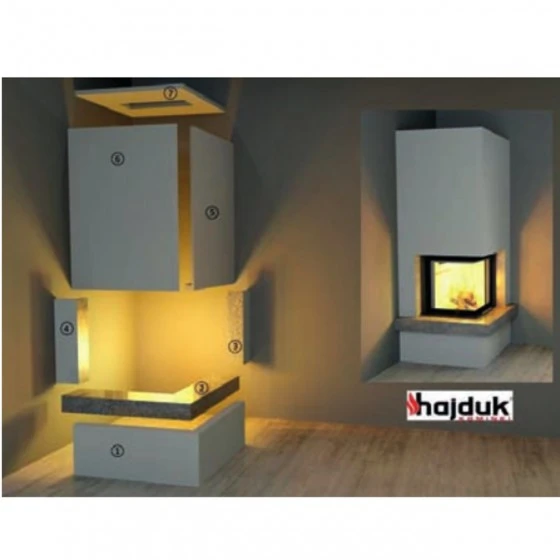

LIEFERUMFANG VOM KAMINBAUSATZ.

• Kamineinsatz
• Speziell angefertigte Verkleidung
• Stahl Tragrahmen (siehe Bilder)
• Kaminsockel (ohne Gitter)
• Simstein: 10 cm hoher Stein mit verdeckter Umluft (im unteren Bereich ist somit kein Lüftungsgitter nötig)
• Simstein: 3 cm an den Seiten der Feuerstelle
• Warmluftgitter im Haubenbereich der Verkleidung: 1 Stück 17 x 49 cm im Deckel der Haube (oben – nicht sichtbar) oder 2 Stück 17 x 37 cm an den Seiten der Haube – erhältlich in 7 verschiedenen Farben und 2 Varianten
• Montagematerialien: 2 Rauchrohrbögen, 1 Wandfutter, 1 Sack Kleber (25kg), 1 Rauchrohr Spiro, 4 SILCA Platten, Gips, Eckputzsteine, Fassadennetz
• Steinelemente und ein Sinter wählbar aus: Nero Assoluto Poliert, Nero Assoluto geflammt, Crema Marfil, Padang Dark, Star Galaxy, Giallo Rena, Sinter Oxide Grigio, Sinter Oxide Bianco und Tan Brown
• Gewicht der Baumaterialien: ca. 150 kg
• Wichtig: Bei diesem Bausatz von Hajduk sind für die hintere Brandschutz-Dämmung 2 Silca-Platten mit jeweils 3 cm enthalten (entspricht einer Brandschutz-Dämmung von 6 cm hinten).
• Bitte besprechen Sie vor dem Kauf mit Ihrem Schornsteinfeger, ob dieser Brandschutz für Ihr Bauvorhaben ausreichend ist, abhängig von den Gegebenheiten bei Ihnen vor Ort und ob Ihr Schornsteinfeger diesen Bausatz genehmigt.
• Bitte beachten: Der Bausatz eignet sich am besten für den Aufbau an Schornsteinen welche in der Wand bündig verbaut sind. Sollte der Schornstein vor der Wand stehen, muss an den Seiten des Schornsteins eine tragende Wand gemauert werden, wo der Tragrahmen der oberen Konstruktion befestigt werden kann.

DATEN FÜR DEN SCHORNSTEINFEGER:

• Bauart A1 – selbstschließende Feuerraumtür (mehrfache Belegung des Schornsteins): Ja
• Bundes-Immissionsschutzverordnung (BImSchV): 1. Stufe erfüllt; 2. Stufe erfüllt
• Wirkungsgrad (Energieeffizienz): 80 %
• Staub: 12 mg/Nm³ bez. auf 13% O²
• Kohlenmonoxid (CO): 1000 mg/Nm³ bez. auf 13% O²
• Abgastemperatur: 270°C
• Abgasmassenstrom: 9 g/s
• Mindestförderdruck: 12 Pa
• CE Zeichen: Ja; Hinweis: Bitte sprechen Sie vor dem Kauf mit Ihrem zuständigen Schornsteinfegermeister. Lassen Sie Ihren Schornstein vor dem Einbau der Feuerstelle auf Verwendbarkeit prüfen. Beachten Sie außerdem die Bedienungsanleitungen und die Sicherheitsabstände.

LIEFERDETAILS:

• Lieferkosten: Kostenlos Bordsteinkante – Deutschlandweit, außer Inseln
• Lieferinfo: Die Lieferung erfolgt per Spedition, Bordsteinkante
• Dekorationsartikel und Rauchrohre gehören nicht zum Leistungsumfang
