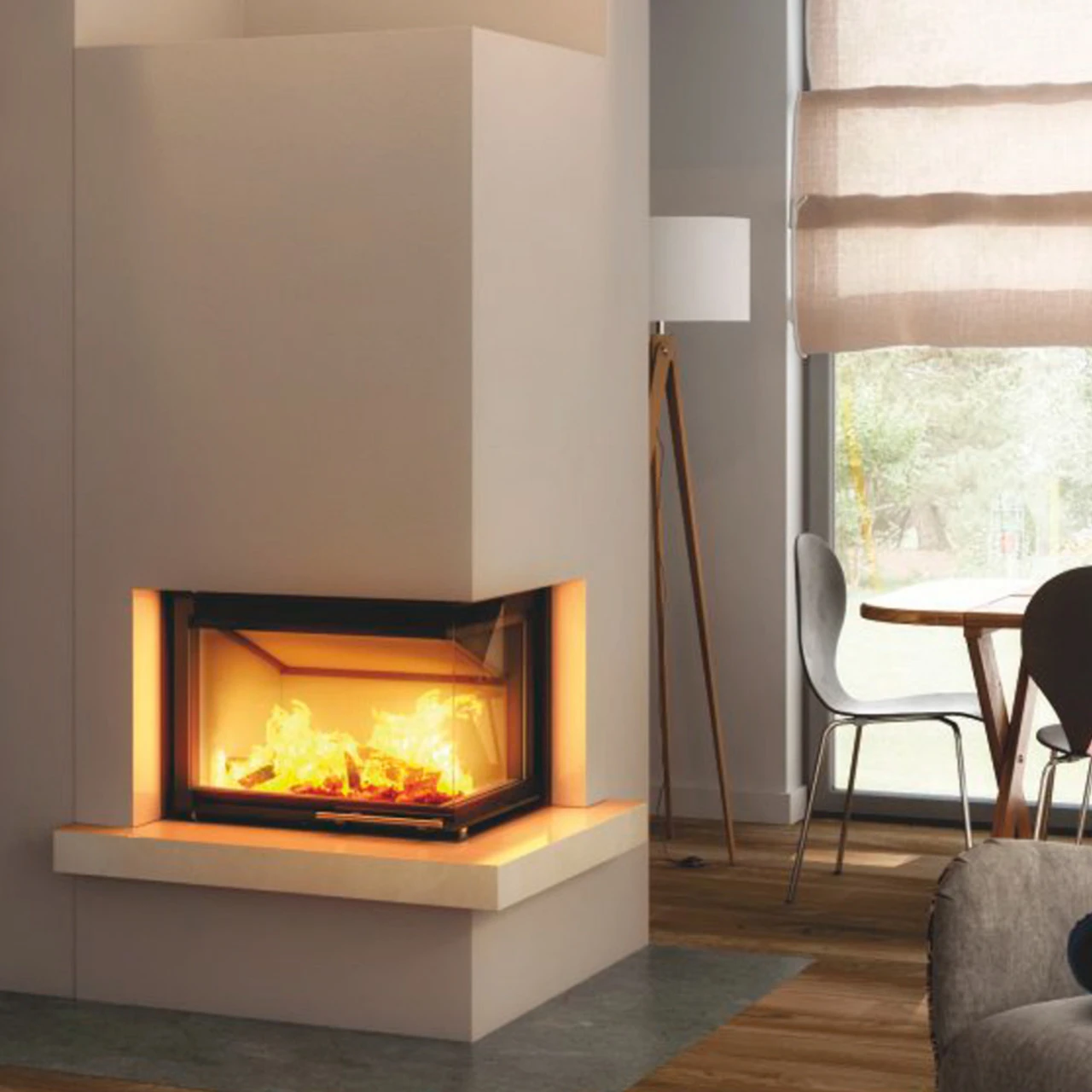

Imperial Medium Kaminbausatz Mit Smart 6kW Eckkamin Rechts

Sie sind handwerklich geschickt und möchten Ihren Kamineinsatz selber bauen? Dann ist ein Kaminbausatz von Hajduk die beste Möglichkeit dies zu tun! Es werden alle benötigten Materialien (siehe unten) mitgeliefert (abhängig von den Gegebenheiten vor Ort).

Die Kamineinsätze von Hajduk werden aus einer zweimanteligen Stahl konstruktion hergestellt, ohne Dichtungsmaterialien oder Schrauben, alles wird fest miteinander verschweißt. Die Feuerstelle ist mit 5 cm dicken Schamottesteinen ausgekleidet, diese speichert die Wärme und gibt diese gleichmäßig nach erlischen des Feuers wieder ab. Der Kamineinsatz ist für eine langfristige, störungsfreie und ökonomische Nutzung gebaut.

Vorteile der Kamineinsätze von HAJDUK:

Erfüllen schwierigste Europäische Normen, EN 13240, auch die Anforderungen der BImSchV Stufe 2, Art. 5a B-VG von Österreich und LRV von der Schweiz

Eine moderne zweimantelige Konstruktion aus Stahl

Die Kaminhaube ist mit dem Korpus fest verbunden, ohne Dichtungsmaterialien oder Schrauben, alles Geschweißt

Das Luftzufuhr und -Verteilungssystem Jet Stream

Clear View – das System für automatische Scheibenreinigung

Ein hoher thermischer Wirkungsgrad, der abhängig vom Modell bis zum 90% erreicht

Ein aufnahmefähiger, herausnehmbarer Aschetopf

Feuerfeste Keramikscheiben

Wärmespeichernde Schamottsteine

Ausführung gemäß der Europäischen Norm EN 13229 und der Norm DIN 18895, die den Verkauf von Produkten der Marke HAJDUK in ganz Europa zulassen.

Technische Daten:

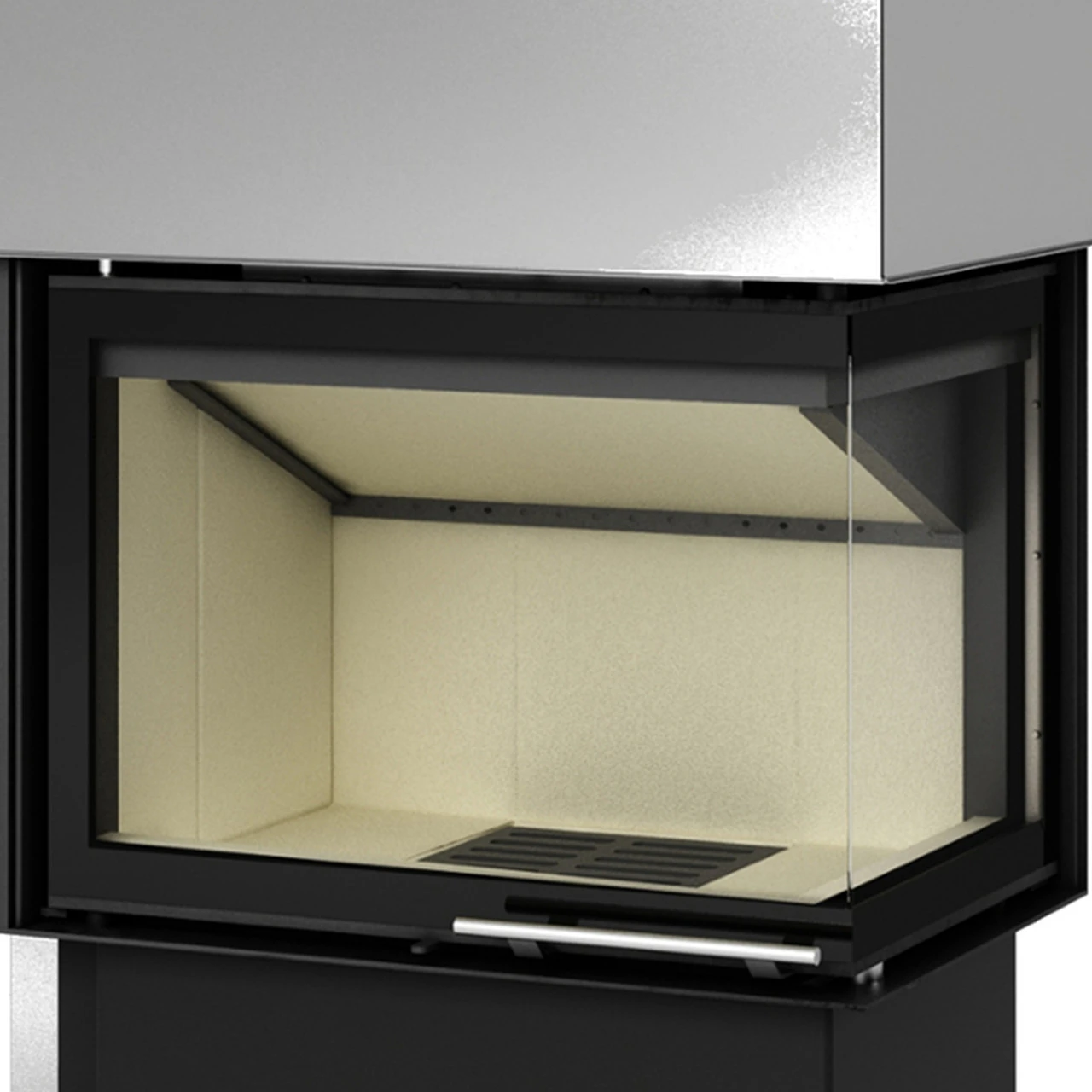

Modell: Hajduk Smart 2PXLTH Kamineinsatz 6kw Hebetür

Nennwärmeleistung: 6,5 kw

Gesamtleistungsbereich: 4 – 9 kw

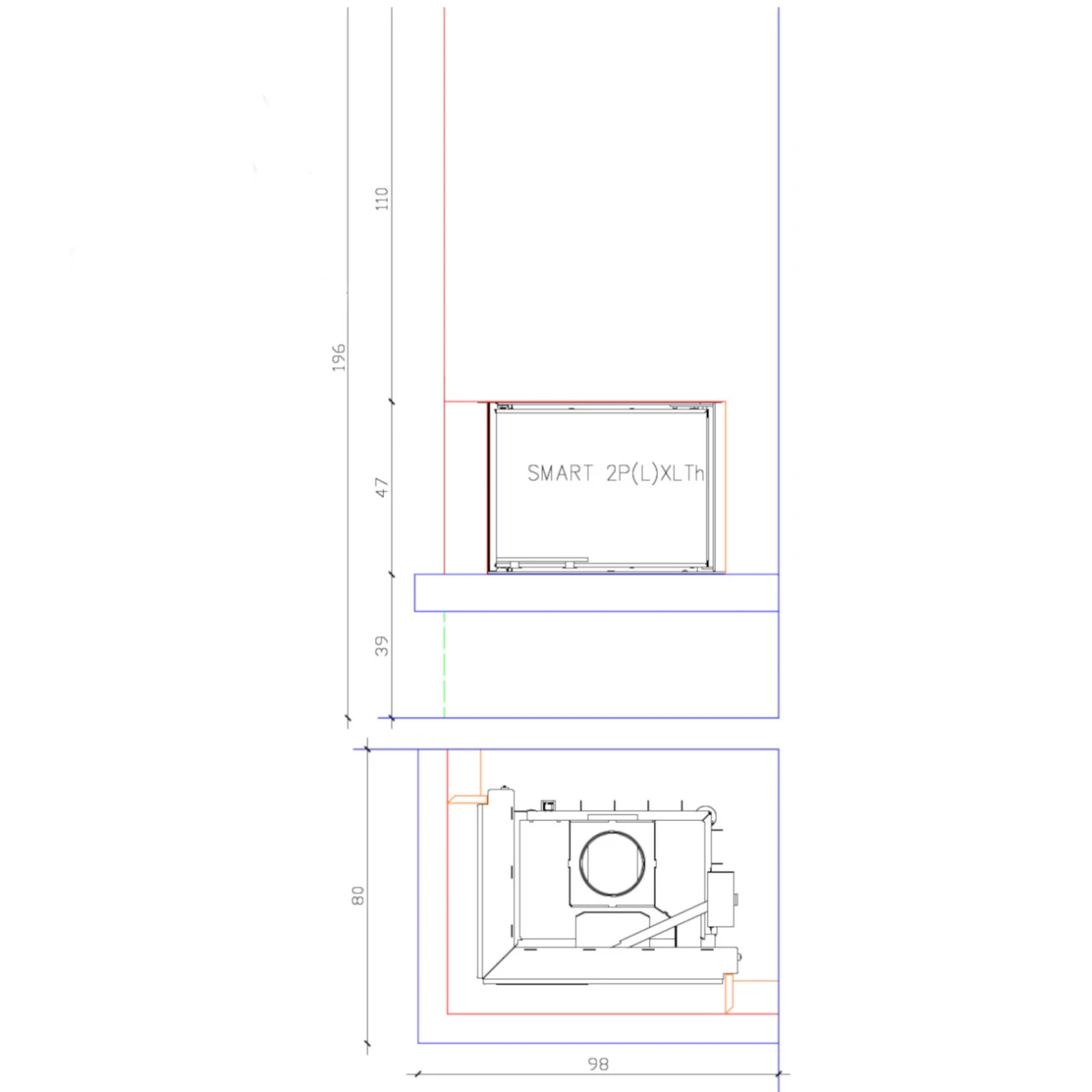

Maße des Bausatzes: Höhe: 196,0 cm x Breite: 98,0 cm x Tiefe: 80,0 cm

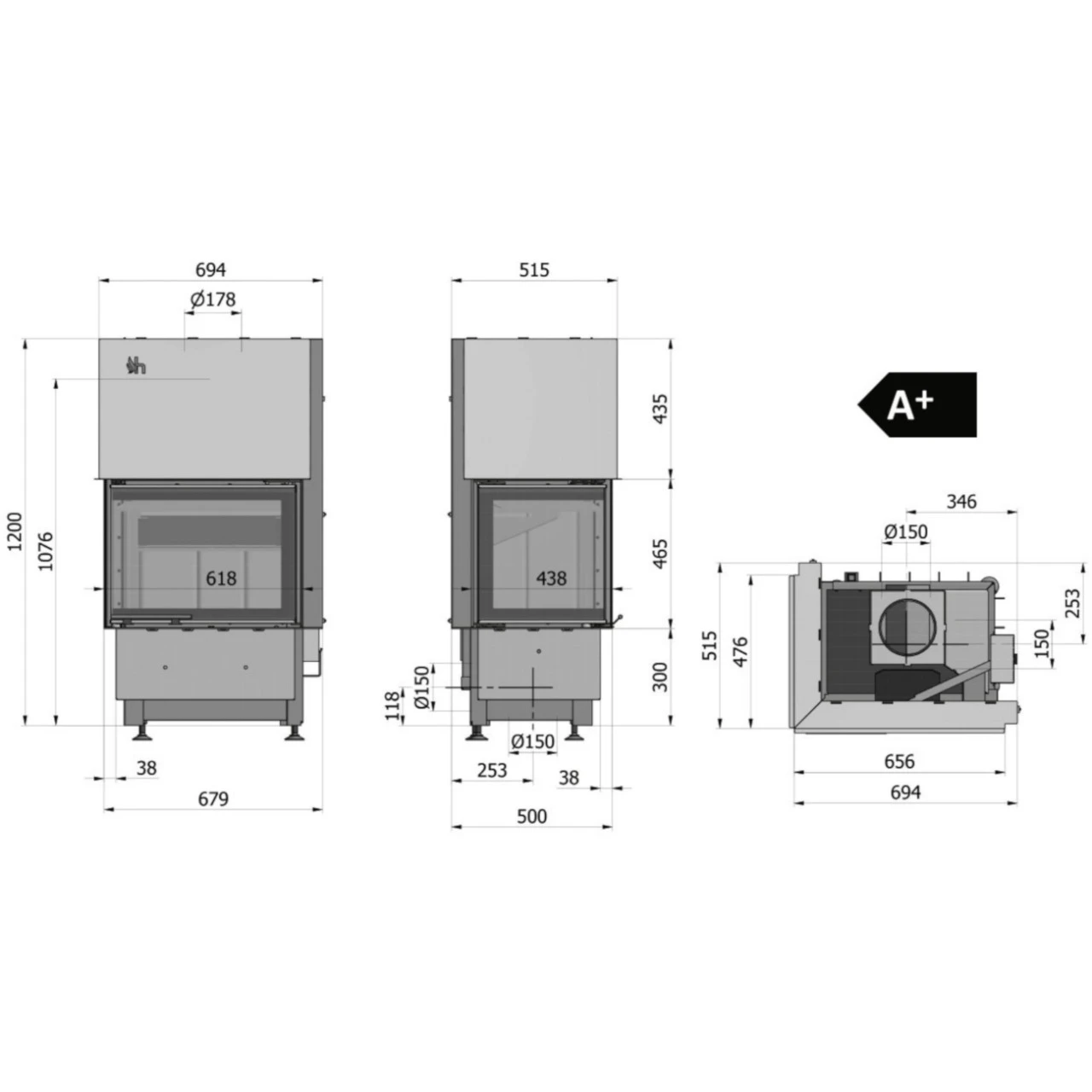

Maße des Kamins: Höhe: 120,0 cm x Breite: 69,4 cm x Tiefe: 51,5 cm

Maße der Tür: Höhe: 45,0 cm x Breite: 59,0 cm x Tiefe: 40 cm

Gewicht Kamineinsatz: 170 kg

Rauchrohrstutzen Durchmesser: 180 mm

Position Rauchrohrstutzen: oben

Externe Luftzufuhr Durchmesser: 150 mm

Position Luftzufuhr: hinten, unten

Max. Scheitholzlänge: 40 cm

Brennstoff: Scheitholz

Stündlicher Abbrand: 2 kg/h

Ausstattung des Kamineinsatzes:

Scheibenspülung – Klare Sicht auf das Feuer – Luftstrom vor der Glasscheibe, dadurch wird die Verschmutzung der Scheibe minimiert

Anschluss für Externe Luftzufuhr – Optional anschließbar – Mit der Externen Luftzufuhr können Sie den Ofen mit Luft aus einem Nebenraum oder von außen beheizen. Dies wirkt sich positiv auf das Raumklima aus, da kein Sauerstoff aus dem Raum verbrannt wird. Der Anschluss für die Externe Luftzufuhr ermöglicht auch einen Anschluss einer elektronischen Verbrennungsluft Regelung

24 Stunden Betrieb möglich

Glutrost und Aschetopf

Untergestell mit Verstellbaren Füßen

Schamotte Feuerraum – Speichert die Wärme

Ausstattung des Kaminbausatzes:

(Hajduk Smart 2PXLTH Kamineinsatz 6kw Hebetür)

Speziell angefertigte Verkleidung

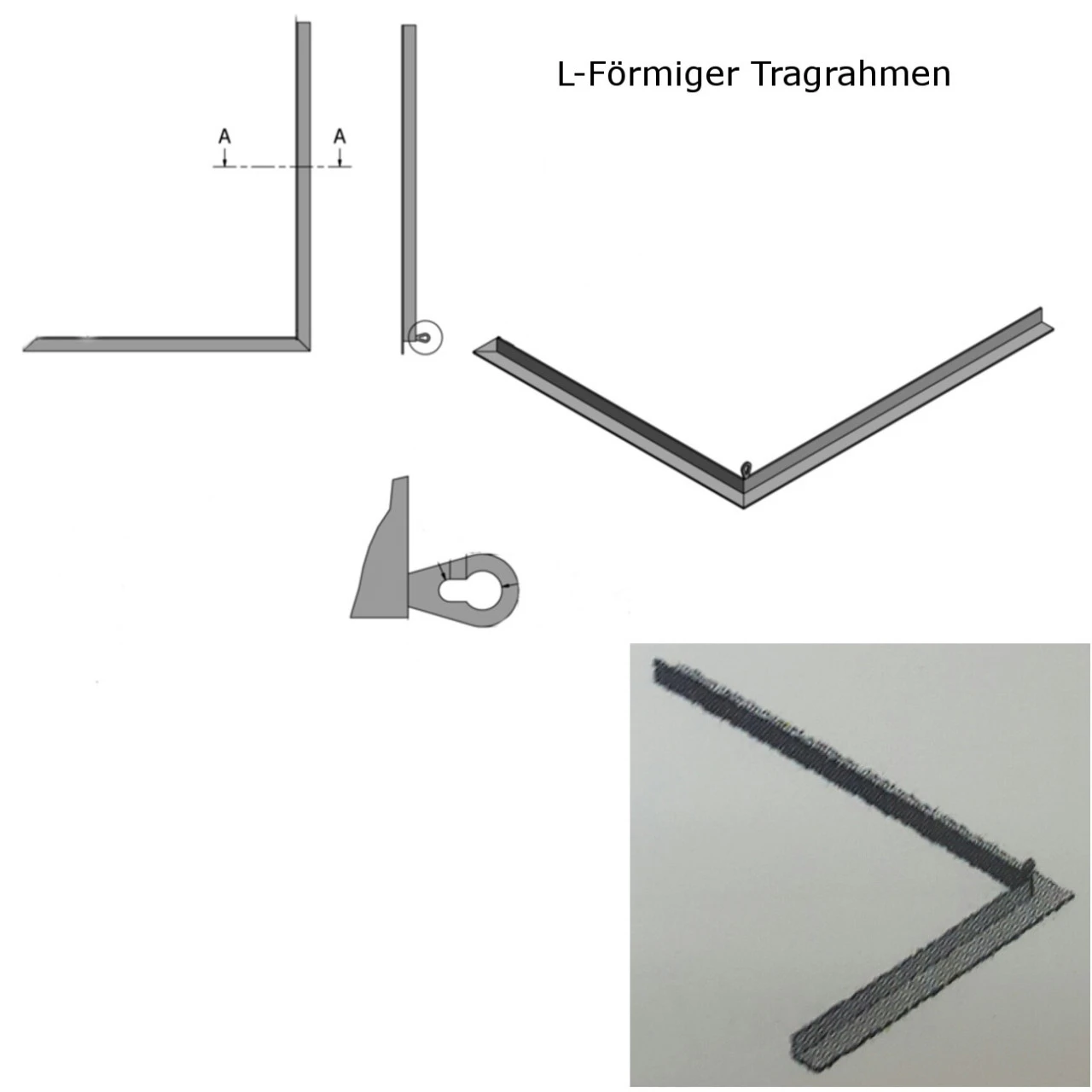

Stahl Tragrahmen (siehe Bilder)

Kaminsockel (ohne Gitter)

Untersims: 10 cm mit verdeckter Umluft (im unteren Bereich ist somit kein Lüftungsgitter nötig)

Warmluftgitter im Haubenbereich der Verkleidung: 1 Stück 17 x 49 cm im Deckel der Haube (oben – nicht sichtbar) oder 2 Stück 17 x 37 cm an den Seiten der Haube – erhältlich in 7 verschiedenen Farben und 2 Varianten.

Montagematerialien: 2 Rauchrohrbögen, 1 Wandfutter, 1 Sack Kleber (25 kg), 1 Rauchrohr Spiro, 4 SILCA Platten, Gips, Eckputzsteine, Fassadennetz

Steinelemente und ein Sinter wählbar aus: Nero Assoluto Poliert, Nero Assoluto geflammt, Crema Marfil, Padang Dark, Star Galaxy, Giallo Rena, Sinter Oxide Grigio, Sinter Oxide Bianco und Tan Brown

Gewicht der Baumaterialien: ca. 150 kg

Wichtig: Bei diesem Bausatz von Hajduk sind für die hintere Brandschutz-Dämmung 2 Silca-Platten mit jeweils 3 cm enthalten (entspricht einer Brandschutz-Dämmung von 6 cm hinten).

Bitte besprechen Sie vor dem Kauf mit Ihrem Schornsteinfeger, ob dieser Brandschutz für Ihr Bauvorhaben ausreichend ist, abhängig von den Gegebenheiten bei Ihnen vor Ort und ob Ihr Schornsteinfeger diesen Bausatz genehmigt.

Bitte beachten: Der Bausatz eignet sich am besten für den Aufbau an Schornsteinen welche in der Wand bündig verbaut sind. Sollte der Schornstein vor der Wand stehen, muss an den Seiten des Schornsteins eine tragende Wand gemauert werden, wo der Tragrahmen der oberen Konstruktion befestigt werden kann.

Daten für den Schornsteinfeger:

Bauart A1 – selbstschließende Feuerraumtür (mehrfache Belegung des Schornsteins): Optional

Bundesimmissionsschutzverordnung (BImSchV): 2. Stufe

§15a B-VG (Österreich): Ja

VKF-Schweiz: Ja

CE Zeichen: Ja

Wirkungsgrad (Energieeffizienz): 82%

Staub im Rauchgas (bei 13% O2): 10 mg/nm³

CO-Emission (bei 13% O2): <1250 mg/Nm³ / 0,09%

Abgastemperatur: 245°C

Abgasmassenstrom: 6,5 g/s

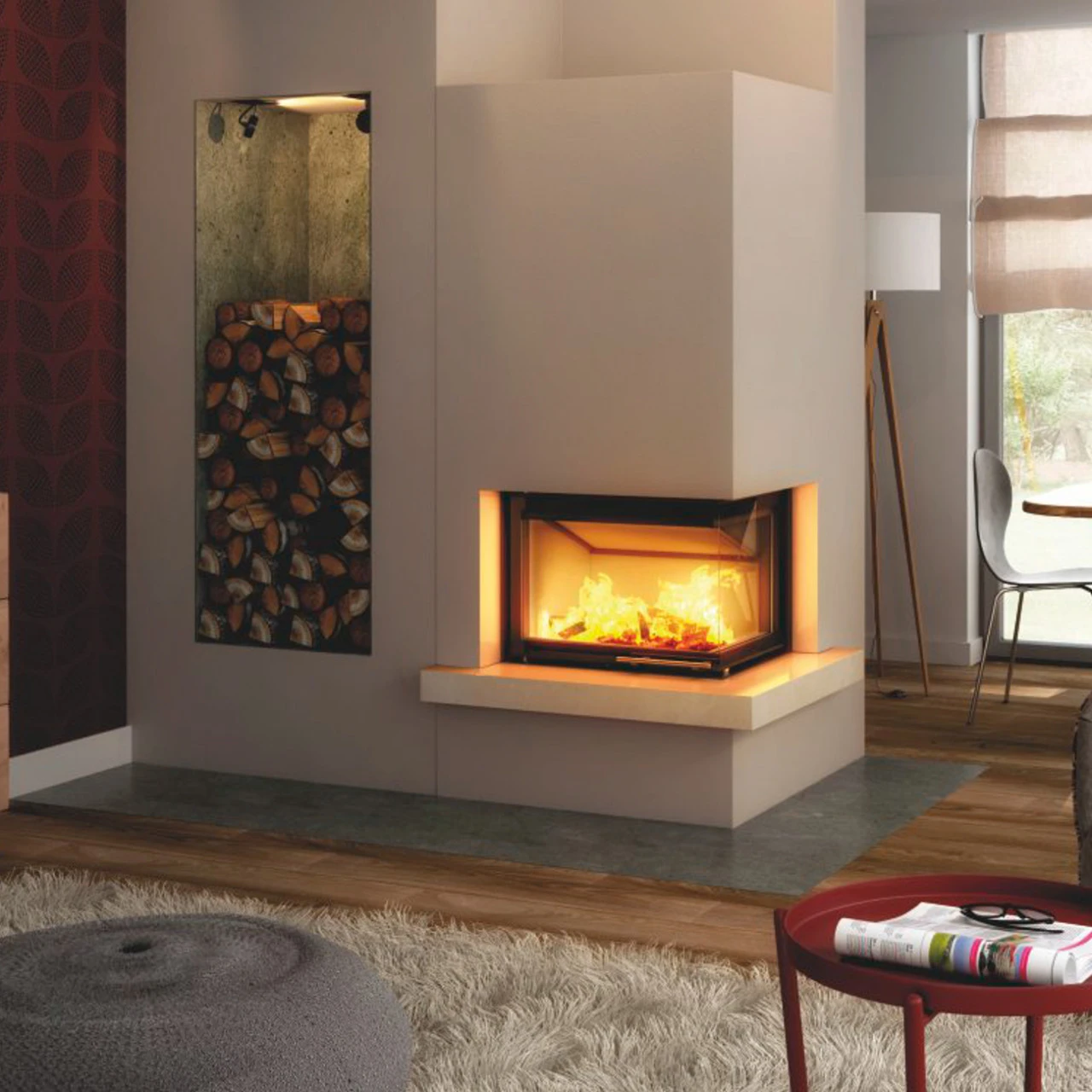

Dekorationsartikel und Holzfach auf Abbildung gehören nicht zum Leistungsumfang
