H570W Black Magic Einbau-Kaminkassette 7kW

Einfach elegant – Die eleganteste und stilechteste Kaminkassette auf dem Markt gibt es in mehreren Größen und Varianten.

Die Kamineinsätze von Lotus entstehen in enger Zusammenarbeit von Architekten, Designern, Technikern und Lieferanten auf der ganzen Welt. Wir verbinden dänische Designtradition mit den besten Qualitätskomponenten. Wir sind international ausgerichtet und bestrebt, einfache und schöne Produkte herzustellen, die Tradition und Innovation in sich vereinen. Unsere Vision ist es, mit kompletten Produkten, bei denen Design, Funktionalität und Technik eine Einheit bilden, ein benutzerfreundliches Gesamtkonzept zu schaffen. Lotus stellt seit 1979 hochwertige Kaminöfen her.

Heute umfasst unser Sortiment zahlreiche außergewöhnliche Designserien. Bei uns finden Sie garantiert einen Kamineinsatz, der perfekt zu Ihrem Zuhause und zu den Bedürfnissen Ihrer Familie passt, vor dem Sie gemeinsam die Wärme und das faszinierende Spiel der Flammen genießen können.

Magic Glas

Lotus Kaminöfen mit „Magic“ Glas kommt eine ultimative Lösung im Bereich keramischen Glases zur Anwendung. „Magic“ ist die Bezeichnung für ein speziell entwickeltes Glas, das wir in unseren Türen und dort verwenden, wo ein Design in markant modernem Stil gewünscht wird. Dieses Glas ist das Ergebnis einer jahrelangen und engen Entwicklungspartnerschaft zwischen Lotus und unserem Zulieferer. Das Herstellungsverfahren von Magic Glas ist äußerst zeitaufwendig. Daher können täglich nur wenige Sätze hergestellt werden. Anders als viele andere Hersteller verwendet Lotus in den „Magic“-Türen immer Doppelverglasung. Hierdurch wird die Wärmeabstrahlung durch das Glas verringert und die Temperatur in der Brenn- kammer erhöht. Dies gehört zur Lotus Clean-Burn-Technology. Das Ergebnis ist ein ganz einzigartiges Produkt.

Technische Daten

Modell: Lotus H570W Black Magic Einbau-Kaminkassette 7kW opt ext Luftzufuhr und Konvektion

Nennwärmeleistung: 7,0 kW

Wärmeleistungsbereich: 4 bis 11 kW

Raumheizvermögen: 45 – 190 m²

Farbe: lackierter Stahl in Schwarz

Maße: Höhe: 65,4 cm x Breite: 108,8 cm x Tiefe: 44,0 cm

Maße der Glasscheibe Innen: Höhe: 43,5 cm x Breite: 89,7 cm

Maße der Glasscheibe Magic Glas: Höhe: 43,053,5 cm x 96,0 cm

Weitere Maße finden Sie in der Bildergalerie

Gewicht: 154 kg

Durchmesser Rauchrohr-Anschluss: 150 mm

Position Rauchrohr-Anschluss: Oben/Hinten (siehe Maßzeichnung)

Anschluss externe Luftzufuhr: Optionales Zubehör gegen Aufpreis erhältlich

Durchmesser externe Luftzufuhr: 80 mm (76 mm)

Position Anschluss Externe Luftzufuhr: unten oder hinten

Anschluss für Konvektionsluft: 2 Stück – Optionales Zubehör gegen Aufpreis erhältlich

Durchmesser Konvektionsstutzen: 150 mm (148 mm)

Max. Scheitholzlänge: 30 cm

Brennstoff: Scheitholz

Stündlicher Abbrand: 2 kg/h

Konvektionslufteinlass: mind. 500cm²

Konvektionsluftauslass: mind. 750cm²

Ausstattung:

Scheibenspülung – Klare Sicht auf das Feuer – Luftstrom vor der Glasscheibe, dadurch wird die Verschmutzung der Scheibe minimiert

Anschluss für Externe Luftzufuhr – Optional bestellbar – Mit der Externen Luftzufuhr können Sie den Ofen mit Luft aus einem Nebenraum oder von außen beheizen. Dies wirkt sich positiv auf das Raumklima aus, da kein Sauerstoff aus dem Raum verbrannt wird. Der Anschluss für die Externe Luftzufuhr ermöglicht auch einen Anschluss einer elektronischen Verbrennungsluft Regelung

1-Regler Steuerung – Die gesamte Luftzufuhr des Ofens wir über ein Regler einfach gesteuert

24 Stunden Betrieb möglich

Rostlose Verbrennung: Holzglut liegt direkt auf dem Boden des Brennraumes. Durch die Innovative Verbrennungsluft wird die Glut hocherhitzt und führt so zu einer fast vollständigen Holzverbrennung. Somit entfällt das Lästige entleeren des Aschekastens

Brennraum Auskleidung: Vermiculite

Automatische Verbrennungsluftregelung: Nein

Luftströme: Primärluft und Sekundärluft

Optional wählbar:

Türanschlag Rechts (Standard Links)

Standard Umrahmrung / Blendrahmen

5 verschiedene Griffvarianten (siehe Bilder)

H305 Verbrennungsluftstutzen gerade hinten

H306 Verbrennungsluftstutzen hinten und 90° nach unten

H307 Verbrennungsluft-Airbox nach unten

H497 Konvektionsstutzen Ø150 mm und Ø 125 mm

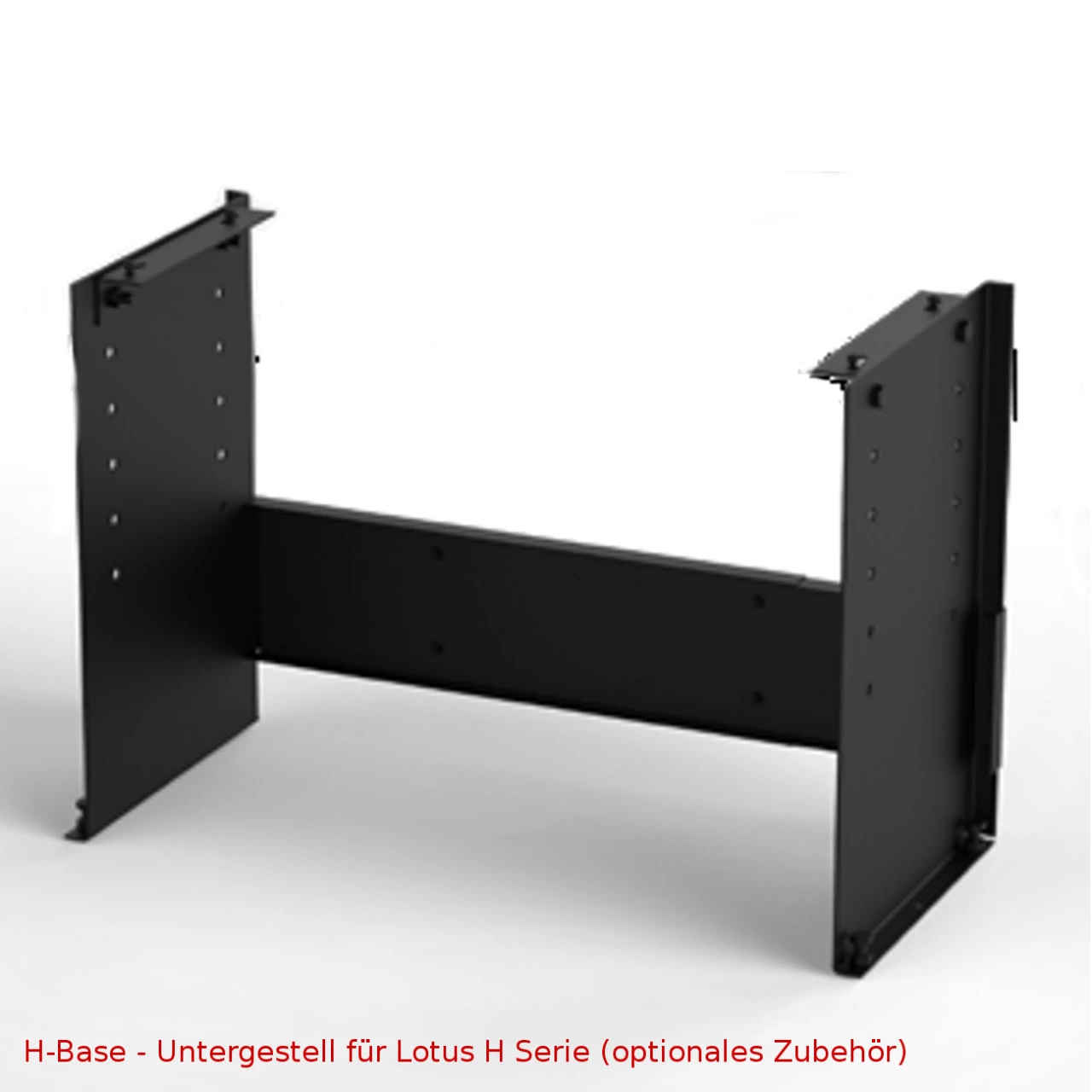

H-Base Untergestell für H Serie (siehe Bilder) – Für die meisten der Lotus Einbaukasetten kann eine Base gewählt werden, die Base wird am Boden verankert und die Einbaukasette auf die Base geschraubt. Nun kann die Einbaukasette eingemauert werden.

Daten für den Schornsteinfeger:

Bauart A1 – selbstschließende Feuerraumtür (mehrfache Belegung des Schornsteins): Ja

Bundesimmissionsschutzverordnung (BImSchV): 1. Stufe, 2. Stufe, §15a B-VG (Österreich): Ja, VKF-Schweiz: Ja

CE Zeichen: Ja

Wirkungsgrad (Energieeffizienz): 80,5 %

Staub im Rauchgas (bei 13% O2): 19 mg/Nm³

CO-Emission (bei 13% O2): 1250 mg/m³

Abgastemperatur: 262°C

Abgasmassenstrom: 6,8 g/s

Erforderlicher Druck bei Nennwärmeleistung (Mindestförderdruck): 12 Pa

Hinweis: Bitte sprechen Sie vor dem Kauf mit Ihrem zuständigen Schornsteinfegermeister. Lassen Sie Ihren Schornstein vor dem Einbau der Feuerstelle auf Verwendbarkeit prüfen. Beachten Sie außerdem die Bedienungsanleitungen und die Sicherheitsabstände (siehe Downloadbereich).

Dekorationsartikel und Rauchrohre gehören nicht zum Leistungsumfang
