Elektronische Verbrennungs-Zuluft-Steuerung MSK (ohne Drosselklappe)

Steuerung für die MSK Elektronische Verbrennungs-Zuluft-Regelung (als Ersatzteil / nur Bedienelement)

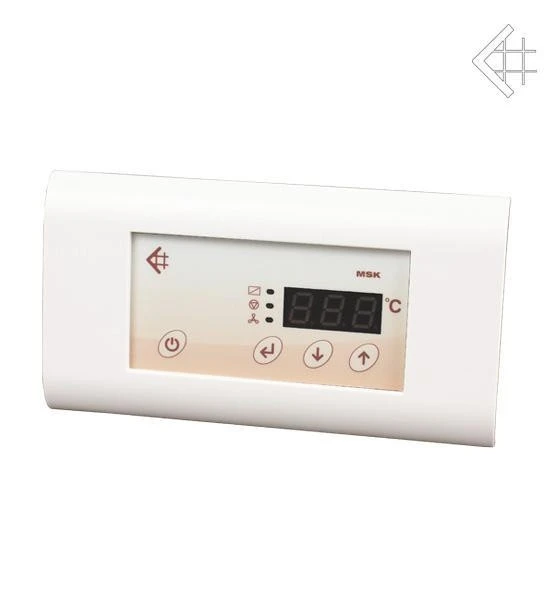

Auf der Bedienungsleiste befinden sich:

-Digitalanzeige mit Leuchtdioden

-(LED) und vier Tasten, die der Anlagesteuerung dienen.

Die Digitalanzeige zeigt normalerweise die aktuelle Luft- bzw. Wassertemperatur an (je nach Option) und während der Einstellung den Namen des Parameters oder dessen Wert.

Bereitschaftsbetrieb wird durch einen blinkenden Punkt signalisiert. Drei Leuchtdioden informieren über den Zustand der Ausgänge, die die untergeordneten Geräte steuern. Automatischer Ausgang aus dem Bereitschaftsbetrieb. Obwohl sich die Steuerung in dem Bereitschaftsbetrieb befindet, wird die Temperatur ununterbrochen überwacht und wenn sie sich nach der Anheizung des Kamins erhöht, tritt die Steuerung sofort in ihre normale Tätigkeit.

Schutz gegen Frost – für die Steuerung, die den Betriebsmodus auf die Option eingestellt hat, ist die Sicherung vor dem Frost aktiv. Die Temperatur des Umlaufwassers bzw. einer anderen Flüssigkeit in der ZH-Anlage ist ständig überwacht und wenn sie unter 5°C sinkt, wird die ZH-Pumpe sofort eingeschaltet

Technische Daten:

Netzspeisung 230 V AC

Leistungsentnahme (Steuerung ohne Anschlusseinheiten) 2.3 VA

Summarische Strombelastbarkeit beim Ausgang 2×230 VAC 300 VA bei Dauerbetrieb

Arbeitstemperatur 5°C ÷ 40°C

Feuchtigkeit der Umgebung 20% ÷ 80% RH

Temperatureinstellbereich 30° C ÷ 200° C für Kamine mit Warmluftheizung

30° C ÷ 95° C für Kamine mit Wassermantel

Temperaturmessfühler PT – 100 mit Silikonkabel (Arbeitstemperatur für das Silikonkabel – 60°C÷180°C – momentan 220°C)

Kabellänge Fühler: 2,50 Meter

Kabellänge der Verbindung zwischen Steuerung und Drosselklappe: 2,30 Meter
