CB Schornstein Anschlussstutzen – Für Separaten Schacht Eckig Auf Rund

In vielen Fällen erhält die Ofenanlage ihre Verbrennungsluft über einen Schornstein mit separatem Verbrennungsluftschacht. Dieser Verbrennungsluftschacht befindet sich i.d.R. neben dem „Schornsteinzug“.

Um den kompletten Schornstein nicht zu groß ausführen zu müssen dimensionieren viele Hersteller diesen Verbrennungsluftschacht in rechteckiger Form, wobei die schmale Seite oft nur 9-12cm Breite aufweist. Der Durchmesser des Verbrennungsluftstutzens des Heizeinsatzes beträgt aber sehr häufig 150mm.

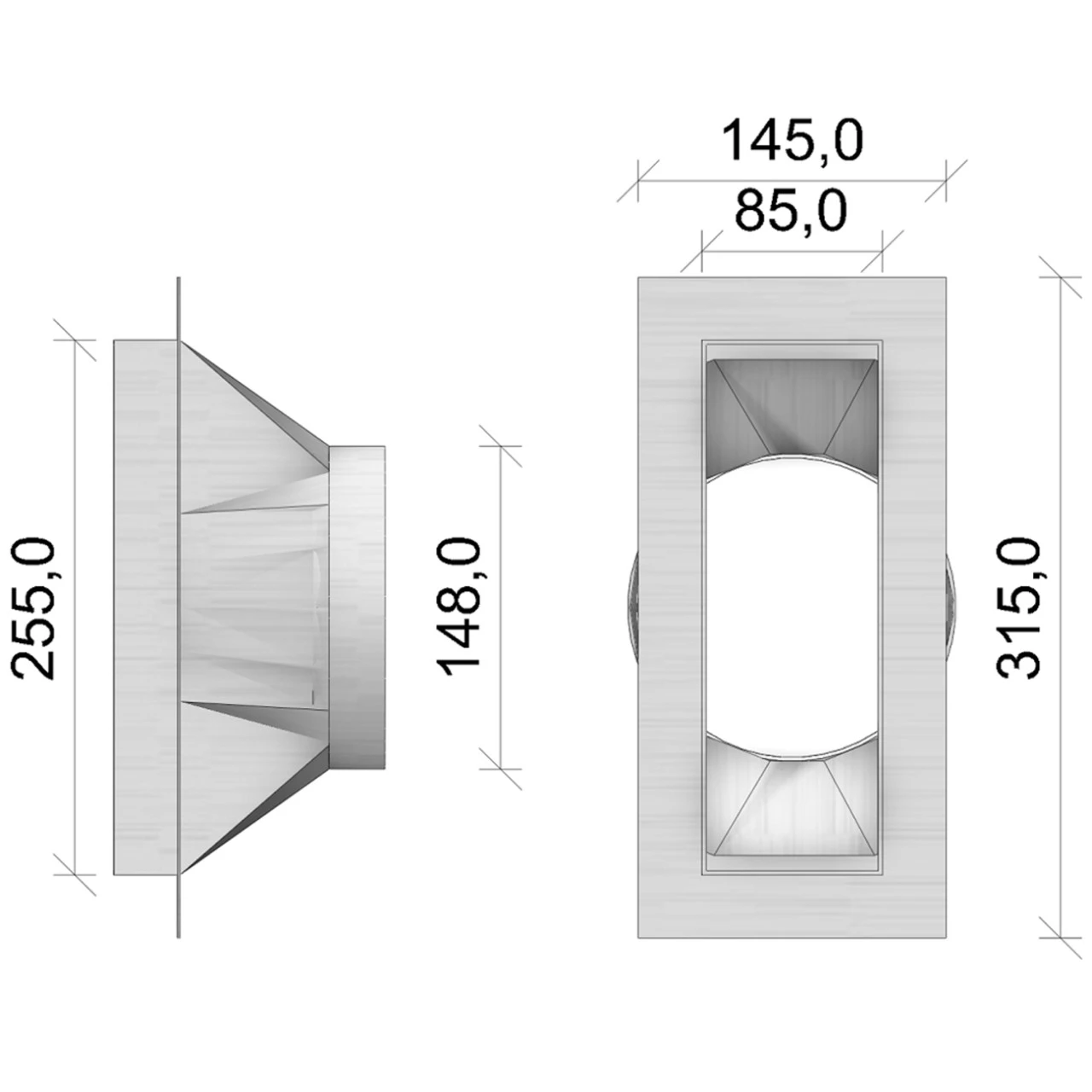

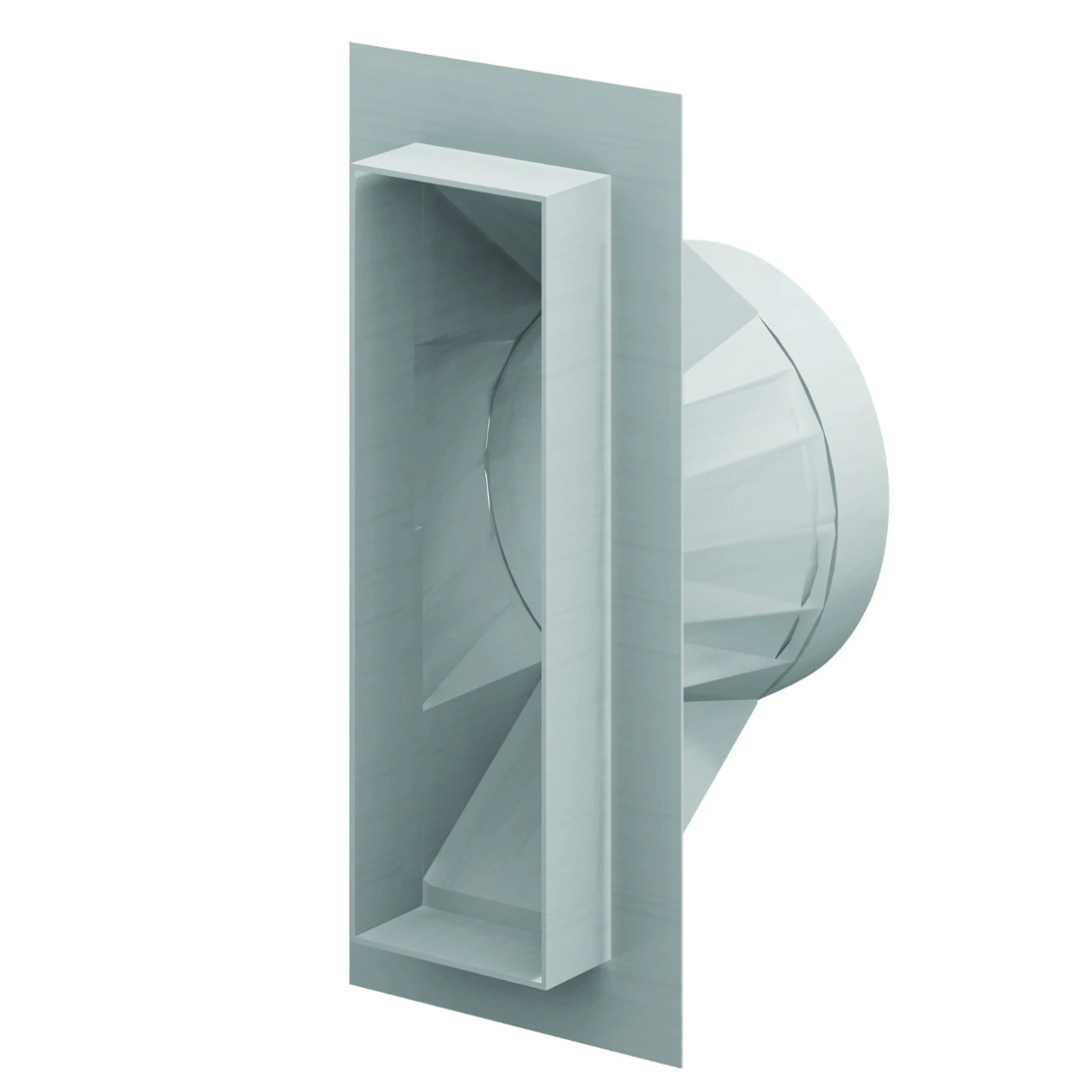

Der CB Schornstein – Verbrennungsluftstutzen für den separaten Schacht sorgt hierbei für einen optimalen Übergang vom eckigen Schacht, hin zur runden Verbrennungsluftleitung, Durchmesser 150 mm.

Und so geht’s:

Loch in den Mantelstein bohren oder brechen.

Verbrennungsluftstutzen einmörteln (die umlaufende Umkantung kann als „Anschlag“ verwendet werden)

Aluflexrohr einsetzen
