Broko Funk Differenzdrucksensor Einbau-Abschaltung Aufputz DIBt

Dieses Gerät ist das neueste Mitglied der Funk-Abluft-Sicherheitsschalter BL220xx-Familie und dient der Erhöhung der Sicherheit, des Komforts und der Energie-Ersparnis beim gemeinsamen Betrieb einer Entlüftungsanlage wie z.B. einer Dunstabzugshaube, eines Kochfeldabzugs oder Wohnraumlüftungsanlage mit einer Feuerstätte.

Der Funk-Differenzdrucksensor / Unterdruckwächter BL220DD(SG) bildet gemeinsam mit dem Abluft-Sicherheitsschalter (Abschaltung) BL220Fi und den Temperatursensor (BL220 Temp) ein Sicherheitssystem zur Überwachung des Differenzdrucks zwischen Aufstellraum der Feuerstätte und dem Verbindungsstück (Schornstein) oder Außenatmoshäre während des gleichzeitigen Betriebes einer Entlüftungsanlage wie z.B. einer Dunstabzugshaube, eines Kochfeldabzugs oder Wohnraumlüftungsanlage mit einer Feuerstätte.

Der Differenzdrucksensor mit DIBT Zulassung, ermöglich so das „nachrüsten“ einer Feuerstelle die nicht nach DIBT geprüft ist. Somit kann eine, nicht nach DIBT gerpüfte, Feuerstelle zusammen mit einer Be- und Entlüftungsanlage oder Dunstabzugshaube betrieben werden.

Hier sind die Vorteile der Sicherheitsanlage:

1. Steuersignale werden im Haus per Funk übertragen – die aufwendige Kabelführung zu einzelnen Abluftanlagen (Dunstabzugshaube, Wohnraum-Lüftungsanlage, Bad-Lüfter usw.) muss nicht installiert
2. Einfache Montage mit geliefertem Montagesatz
3. Der gewünschte Betriebsmodus wird per Kodierschalter im Gerät eingestellt
4. Einfache Montage, keine Verlegung von Kabel nötig. Es wird nur ein Stromversorgung benötigt. Alles andere wird per Funk übertragen.

Montage Beispiel für eine Feuerstätte ohne DIBT (Raumluftabhängig) mit Externer Luftzufuhr:

• Es müssen 6 Bohrungen in das Rauchrohr gemacht werden (4 für Befestigungsschrauben, 2 für Sensoren, Bohrer sind im Lieferumfang entahlten). In diesen Bohrungen, werden der Temperatursensor und der Luftdruckschlauch gesteckt.
• Die Dippschalter von den Temperatursensor, des Funkeinbaumoduls und von den Differenzdrucksensor müssen alle gleich eingestellt werden. Beim Differenzdrucksensor muss der Betriebsmodus eingestellt werden.
• Nun ist das Gerät betriebsbereit. Sobald die Temperatur im Rauchrohr 40°C übersteigt, übernimmt der Differenzdrucksensor die Messung. Sollte Unterdruck entstehen, wird die Stromversorgung an der Funkeinbaumodul unterbrochen. Bei einer Temperatur unter 40°C im Rauchrohr, wird die Stromversorgung der Funkeinbaumodul immer Freigegeben.

Die Sicherheitsanlage kann in drei verschiedenen Betriebsmodi installiert und betrieben werden:

Betriebsmodus 1

Überwachung des Differenzdrucks zwischen dem Aufstellraum einer raumluftabhängigen Feuerstätte (ohne DIBT, mit oder ohne Externe Luftzufuhr) und deren Verbindungsstück (Schornstein) mit einem Grenzwert von -4 Pa im Verbindungsstück (d.h. der Unterdruck im Verbindungsstück gegenüber dem Aufstellraum darf nicht ≤4 Pa sein).

→ DIP-Schalter 5 und 6 auf Position „ON“ (Montage 1)

Betriebsmodus 2 (hier wird eine Windschutzdose benötigt im Lieferumfang enthalten)

Überwachung des Differenzdrucks zwischen dem Aufstellraum einer raumluftunabhängigen (DIBT) Feuerstätte und der Außenatmosphäre mit einem Grenzwert von -8 Pa im Aufstellraum (d.h. der Unterdruck im Aufstellraum der Feuerstätte gegenüber dem Druck außerhalb des Gebäudes darf nicht ≥8 Pa sein).

→ DIP-Schalter 5 auf Position „ON“ / DIP-Schalter 6 auf Position „OFF“ (Montage 2)

Betriebsmodus 3 (hier wird eine Windschutzdose benötigt im Lieferumfang enthalten)

Überwachung des Differenzdrucks zwischen dem Aufstellraum einer raumluftabhängigen Feuerstätte (ohne DiBT, mit oder ohne Externe Luftzufuhr) und der Außenatmosphäre mit einem Grenzwert von -4 Pa im Aufstellraum (d.h. der Unterdruck im Aufstellraum der Feuerstätte gegenüber dem Druck außerhalb des Gebäudes darf nicht ≥ 4 Pa sein). → DIP-Schalter 5 auf Position „OFF“ / DIP-Schalter 6 auf Position „ON“ (Montage 2)

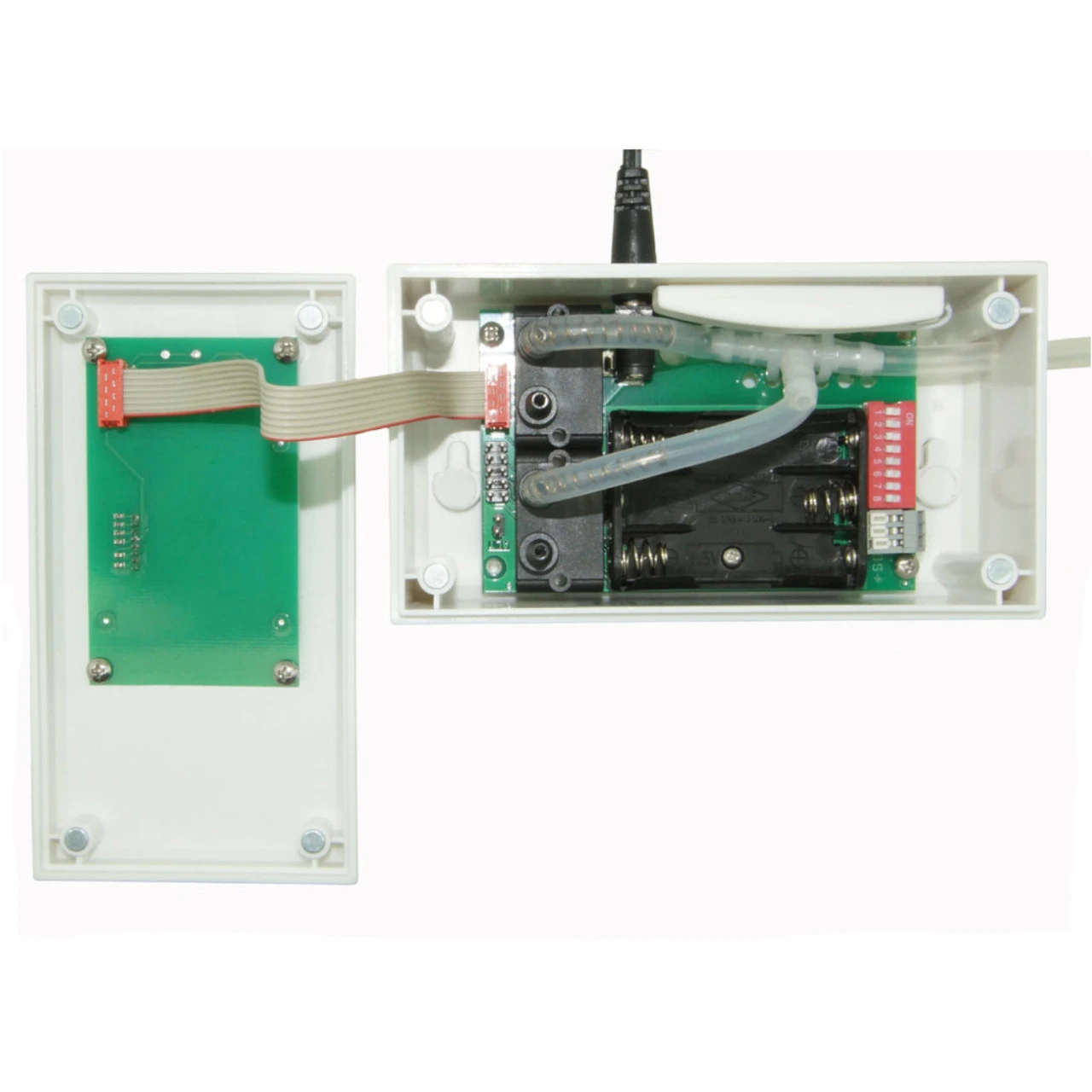

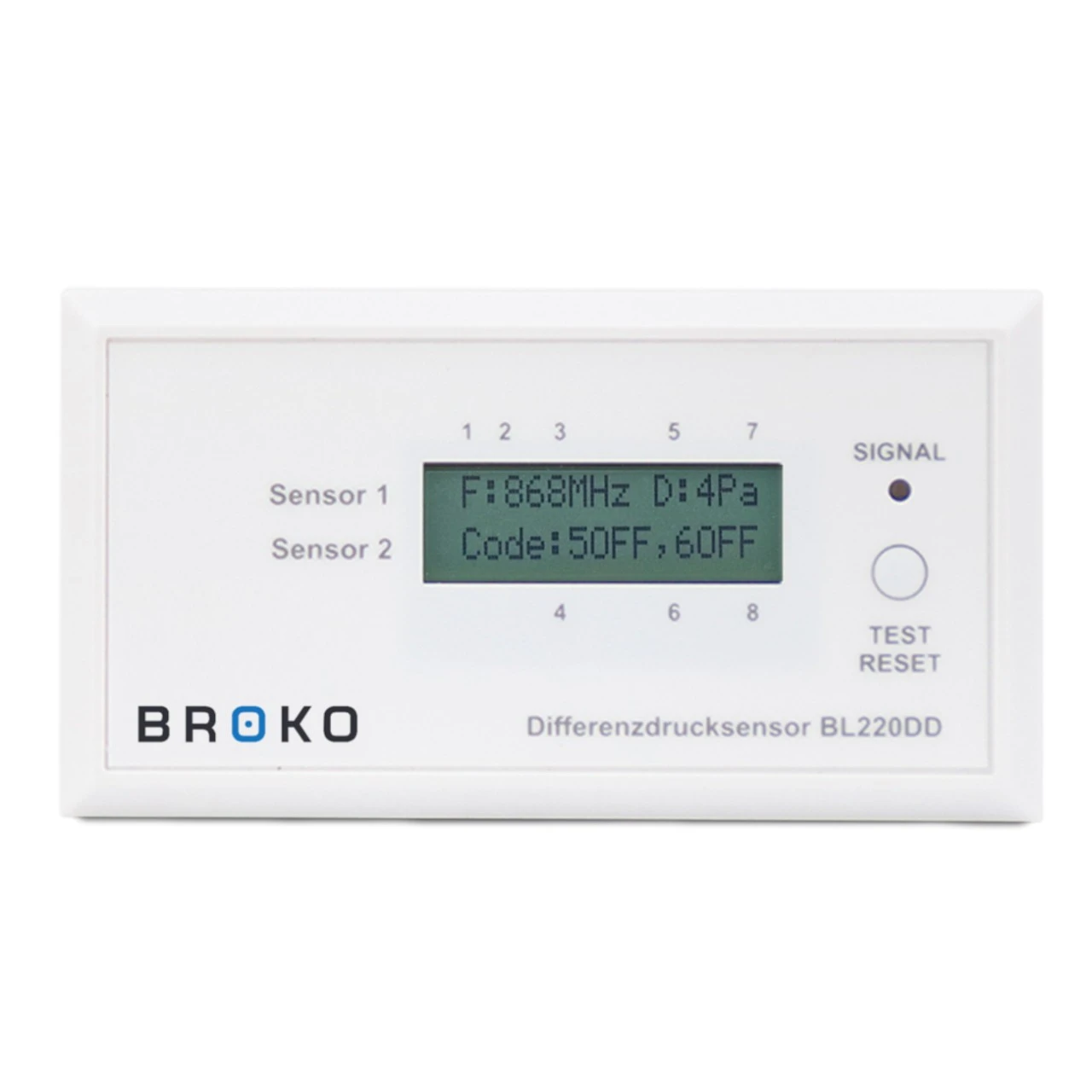

Technische Daten Funk-Differenzdrucksensor:

Gehäuse Abmessungen Unterputzgehäuse: L=125mm, H=69mm, T=53mm

Verwendete Sensoren: 2 x Sensirion SDP610

Genauigkeit: 0,1 Pa +3% vom Messwert

Stromversorgung: 230V/50Hz (Nur für Test- oder Reparaturzwecke 3 x AAA Batterie einlegen – Batterien nicht im Lieferumfang enthalten)

Verschmutzungsgrad: 2

Schutz-Kleinspannungs-Grenzwerte (max.). 5V, 0,5A

Frequenz: 868MHz

Druckschlauch: 200cm langer Silikonschlauch, Durchmesser Innen/Außen 4,0/6,0mm, Temperaturbeständigkeit: bis 250°C

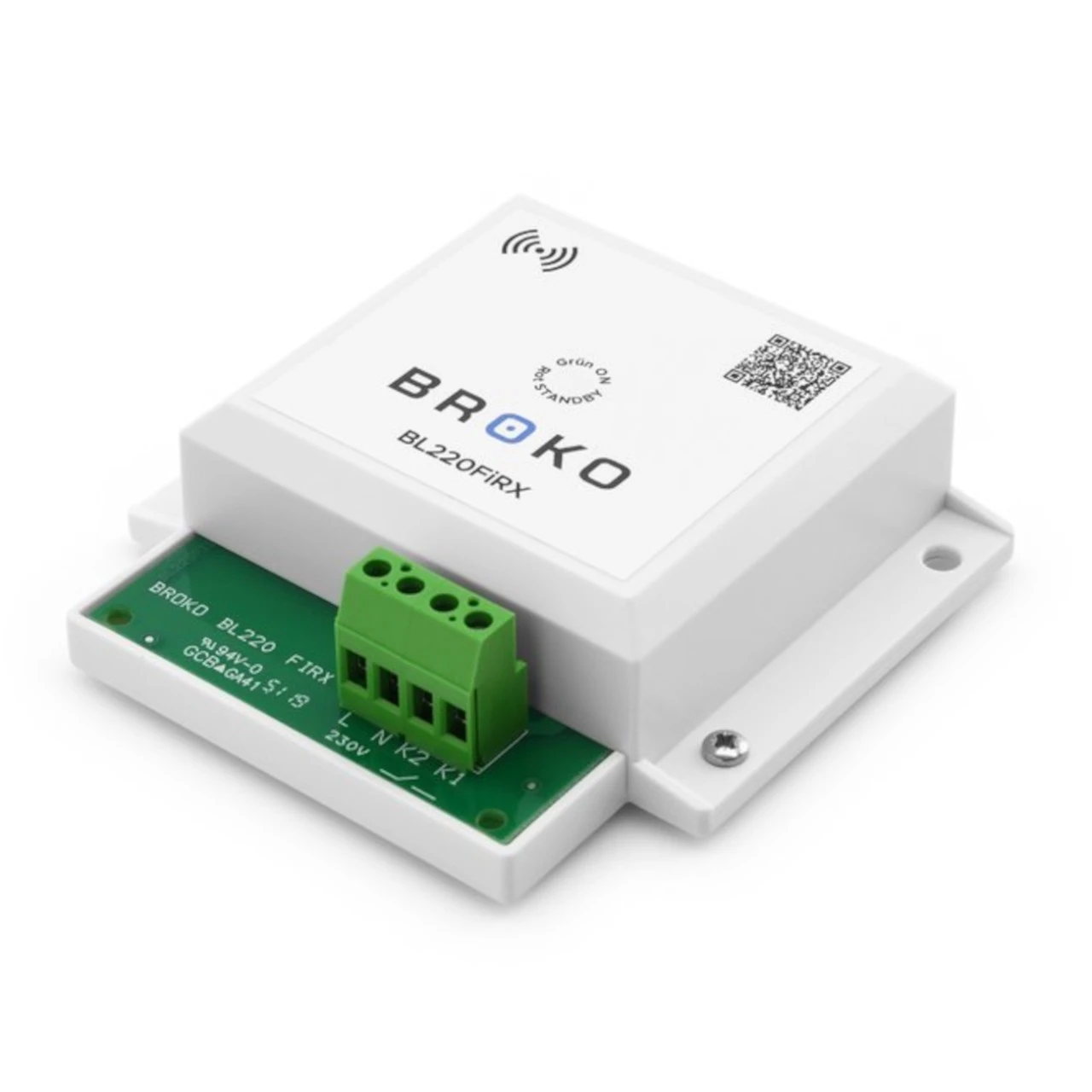

Technische Daten Schalter der Abschaltung:

Abluftanlagen (Dunstabzugshauben, Wohnraumlüftungen, Ventilatoren), die direkt ans Hausnetz angeschlossen sind können mittels des Funk-Abschaltmoduls in der Einbauversion gesteuert werden. Die Einbauversion kann z.B. den Lüftermotor einer Dunstabzugshaube separat steuern werden, sodass z.B. die Beleuchtung der Haube immer mit Strom versorgt ist.

Stromversorgung: 230V/50Hz

Leistungsaufnahme: 3W

Schaltleistung: 230V AC, 5 A, 1150W, 1pol.

Abmessungen: L=100m, B=89mm, H=32mm

Gewicht: ca. 165g

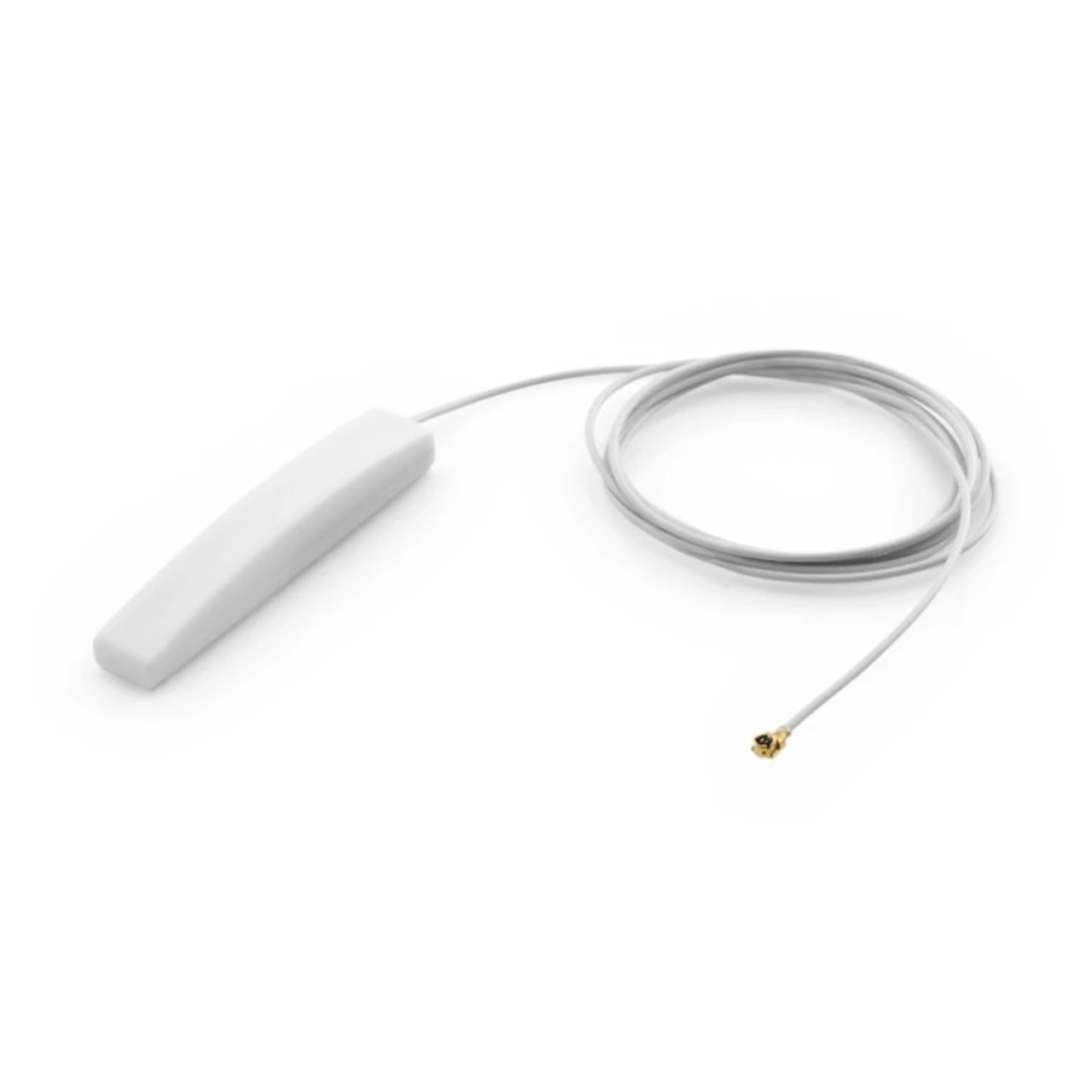

Inkl. Außenantenne mit 100cm Kabel

Technische Daten Temperatursensor:

Temperaturfühler: Pt1000, Kabellänge 2m (bei Bedarf verlängerbar) – bei zu großem Abstand zum Empfänger und/oder Trennwand-Klemmanschluss!

Temp.-Bereich: -50 bis 450°C

Funk-Sender-Frequenz: 868 MHz

Betriebsspannung: 3V

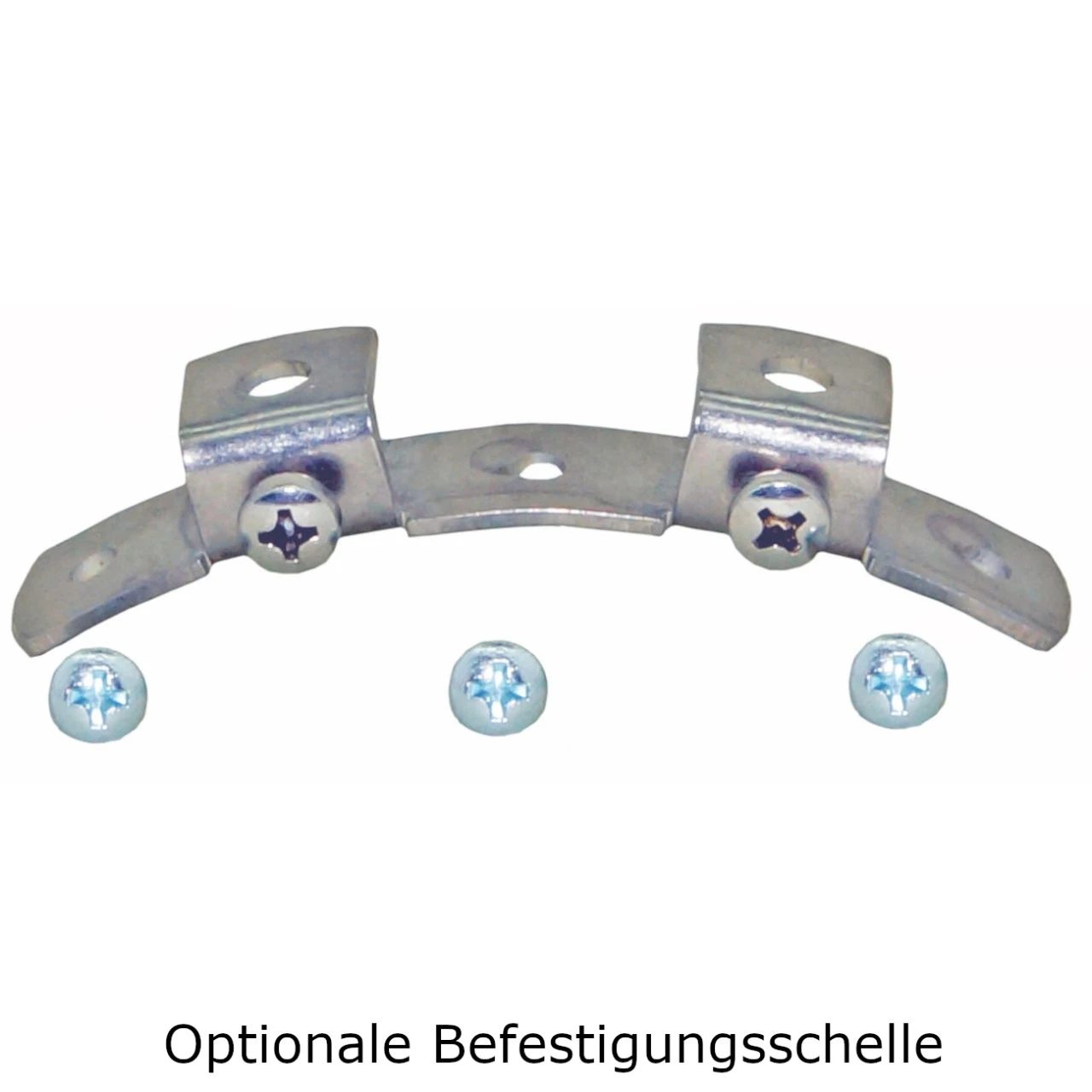

Optional Befestigungsschelle 2 in 1

Im Lieferumfang sind 2 einzelne Befestigungsschellen, für den Temperatursensor und den Silikonschlauch, enthalten. Mit der Befestigungsschelle 2 in 1 muss nur eine Schelle an das Rauchrohr angebracht werden.

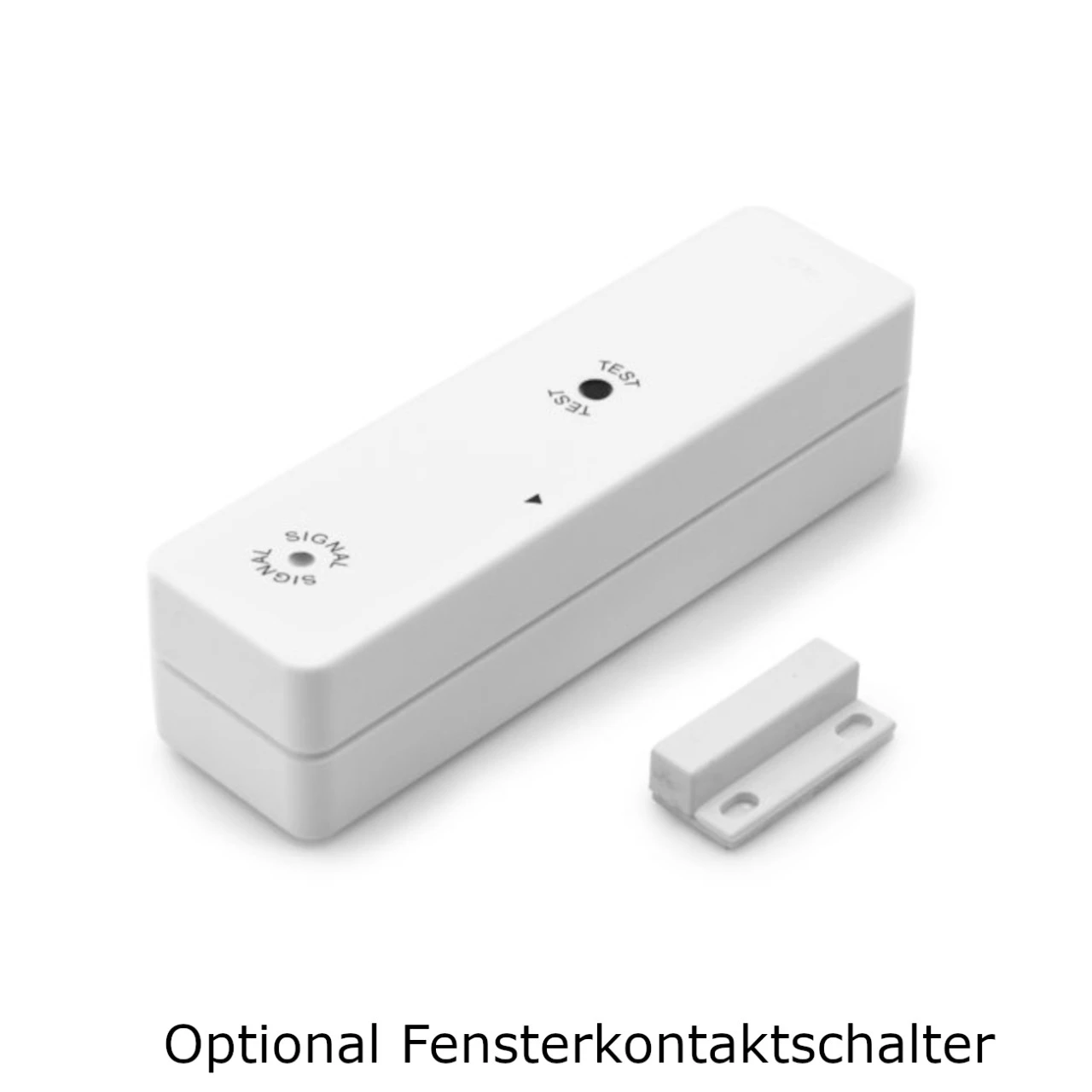

Optional Funk Fensterkontaktschalter

Optional kann das System noch mit einem Fensterkontakschalter ergänzt werden. Bei der Verwendung des Fensterkontaktschalters, kann die Lüftungsanlage / Dunstabzugshaube bei geöffnetem Fenster, auch bei einem Unterdruck eingeschaltet werden.
